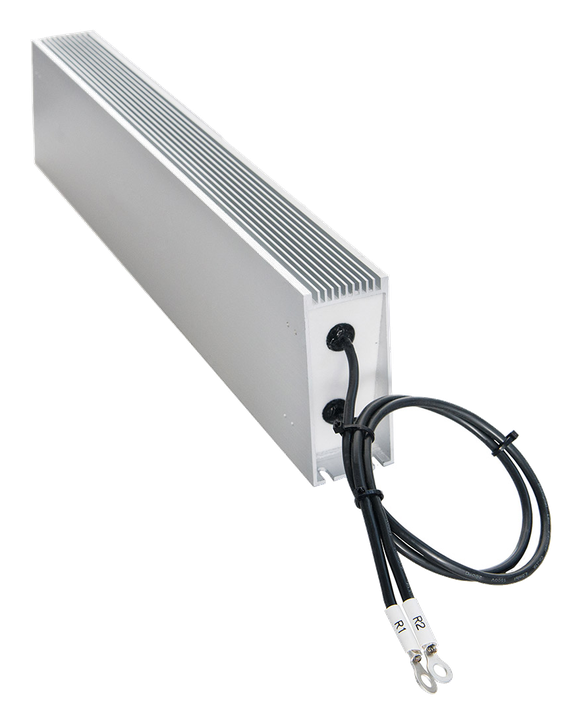

Serideki gerçek ürün kaydından temsilî görünüm
Ürün Seçimini Başlat
Filtrele, karşılaştır, sepete ekle
EMI & Güç Koruma
Ürün serisi
Frenleme Dirençleri
Rejeneratif frenleme enerjisini güvenle dağıtan sürücü dirençleri; termostatlı seçenekler.
- Güç
- 400 W · 1000 W · 1500 W
Seri genel bakışı
Seriyi tanımlayan veriler
Seride ortak
7- Genel Bağlantı Şekli
- Harici direnç kullanılırken güç konnektöründeki B1-B2 kısa devre köprüsü kaldırılır ve direnç bu terminaller arasına bağlanır
- Genel Direnç Tipi 3/5
- Tel sargılı (wirewound)
- Genel Ürün Tipi
- Harici Frenleme (Balast) Direnci
- Elektriksel Aşırı Yük Dayanımı
- Anma gücünün 5 katına kadar, 5 saniyeye kadar
- Mekanik Bağlantı Kablosu
- AWG 13, en fazla 5 metre; ekranlı kablo kullanılmalı ve ekran en az bir uçtan (sürücü veya direnç metal gövdesi üzerinden) topraklanmalıdır
- Çevresel Yüzey Sıcaklığı Uyarısı
- Anma gücünde çalışırken yüzey sıcaklığı 100 °C'nin üzerine çıkabilir; yeterli soğutma sağlanmalıdır
- Koruma Koruma Sınıfı 3/5
- IP 5X
N/M rozetli satırlar yalnızca rozetteki model sayısında kayıtlıdır; diğer modeller o özelliği yayımlamaz.
Direnç değeri sürücünün sınırına göre
30, 40 ve 60 ohm değerleri 400 W, 1000 W ve 1500 W güç sınıflarıyla birlikte yayımlanır. Sürücünün izin verdiği direnç aralığının dışına çıkan bir kombinasyon katalogda eşleştirilmez.
Yavaşlama enerjisini panonun dışında tutmak
Yüksek ataletli bir yükü hızla durduran eksende frenleme enerjisi DC baraya döner. Direnç bu enerjiyi ısıya çevirerek bara gerilimini sürücünün çalışma sınırında tutar.
Kesin sipariş kodları
Modeller ve parametreler
5 model
Seçilen parametrelerle eşleşen model bulunamadı.
BR-30R-1000W-T
Servo Sürücü Frenleme Direnci — 30 Ω / 1000 W, Termostatlı
- Güç
- 1000 W
| Sipariş kodu | Güç | Direnç | Ürün kaydı |
|---|---|---|---|
| BR-40R-400W | 400 W | 40 Ω | |
| BR-30R-1000W | 1000 W | 30 Ω | |
| BR-30R-1000W-T | 1000 W | 30 Ω | |
| BR-30R-1500W | 1500 W | 30 Ω | |
| BR-60R-1500W | 1500 W | 60 Ω |
Uygulama alanları
Tüm sektörler
Bu serinin çalıştığı makineler
Vinç ve Kaldırma Sistemleri
Dikey yükte güvenli tutma, hassas konum ve geri kazanılan enerji.
Metal Şekillendirme & Pres
Programlanabilir strok profili, yüksek tepe torku ve güvenli durma.
Mermer, Taş ve Cam İşleme
Ağır köprü, uzun kurs ve ıslak ortam için güç ve dayanıklılık.
Test Tezgâhları ve Ölçüm Sistemleri
Yük uygulayan, profil tekrarlayan ve sonucu kaydeden servo eksenler.
