SD24-LP Serisi

Amiral EtherCAT düşük güç servo sürücü hattı.

Bu seride ürün seç Modelleri karşılaştır Projeyi görüş

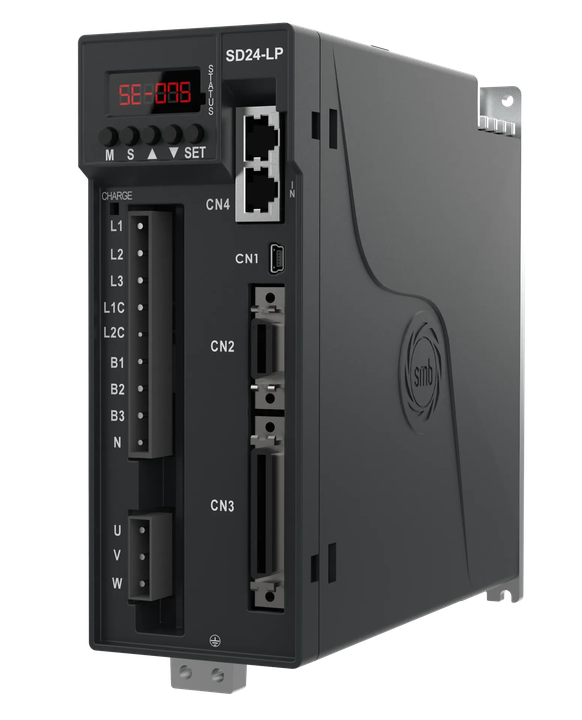

SD24-LP Serisi — Serideki gerçek ürün kaydından temsilî görünüm

Güç: 4 seçenek
Besleme Gerilimi: 220 VAC
Nominal Akım: 4 seçenek
Haberleşme: EtherCAT
Geri Besleme Girişi: 1 seçenek

Seri genel bakışı

Seriyi tanımlayan veriler

Modelden modele değişen

Elektriksel Elektriksel Frekans: 0-166.7 Hz0-250 Hz
Elektriksel Frenleme Direnci (dahili / harici maks.): 40W (60W)40W (100W)
Elektriksel Giriş Akımı (1Ø): 4.4 A7.0 A9.7 A13.5 A
Elektriksel Giriş Akımı (3Ø): 2.2 A3.8 A4.9 A6.7 A
Elektriksel Maks. Çıkış Akımı: 7.8 Arms15.3 Arms21.9 Arms24.9 Arms
Elektriksel Nominal Güç: 400 W750 W1 kW1.5 kW
Elektriksel Sürekli Çıkış Akımı: 2.6 Arms5.1 Arms7.3 Arms8.3 Arms
Mekanik Ağırlık: 1.5 kg1.6 kg

Modelleri karşılaştır

Her modelde aynı

Genel Güç Aralığı: 400W - 1500W
Genel Soğutma: DC Fan
Genel Çalışma Sıcaklığı: 0 ~ 55 °C
Elektriksel Aşırı Yük Kapasitesi: %300 (5 saniye)
Elektriksel Besleme Gerilimi: 1Ø / 3Ø - 200-230 Vac (-15% ~ +10%)
Elektriksel DC Giriş Opsiyonu (P-N): 265-340 Vdc
Elektriksel Kontrol Besleme Gerilimi (L1C/L2C): 200-230 Vac 1Ø, 50/60 Hz
Elektriksel Çıkış Gerilimi: 0 - 110 VRms
Kontrol Hız Kontrolü: Analog (±10V) / Dahili Hız Komutu; Oran 1:5000 rpm; Hassasiyet <%0.1
Kontrol Kontrol Modları: Konum (harici darbe ve dahili), hız (analog ve dahili), tork (analog ve dahili) - toplam 6 mod
Kontrol Pozisyon Kontrolü: Puls & Yön / AB Modu; Line Driver 500 Kbps, Open Collector 250 Kbps; Elektronik Dişli Oranı destekli
Kontrol Tork Kontrolü: Analog (±10V) / Dahili Tork Komutu; Tork Sınırlama desteği
Haberleşme Desteklenen Protokol (Protokol/Kapalı Döngü Matrisi): EtherCAT (native, CiA 402); Kapalı Döngü destekli
Haberleşme EtherCAT ESI - Product Code: 0x20200615
Haberleşme EtherCAT ESI - Vendor ID: 0x0B14 (AKIMMETAL)
Haberleşme Haberleşme: EtherCAT
Haberleşme Kontrol Profili: CiA 402 / DS402 (Hız, Pozisyon, Tork)
Haberleşme Modbus RTU Bağlantısı: RS-485 / RS-232, CN5 Seri Port
Haberleşme USB Bağlantısı: CN1, SMB Motion GUI ile parametre ayarı/izleme
Enkoder Enkoder Arayüzü: 17/21 bit BiSS Mutlak & 13 bit Artımsal, CN2 20-Pin
Enkoder Enkoder Besleme Gerilimi: 4.75 - 5 VDC
Enkoder Enkoder Girişi: 17/21 bit BiSS mutlak ve 13 bit artımlı enkoderler
Enkoder Maks. Enkoder Elektriksel Frekans: >200 kHz
Giriş / Çıkış Dijital Giriş: 8
Giriş / Çıkış Dijital Çıkış: 5
Mekanik Boyutlar: 175 x 65 x 170 mm
Koruma 1500W Tek Faz Kullanım Şartı: Uk=%4, 16Arms hat reaktörü gereklidir
Koruma Dijital I/O: 8 DI / 5 DO / 2 AI / 1 AO
Koruma Koruma Sınıfı: IP20
Koruma Yerleşik Korumalar: Aşırı Akım, Aşırı/Düşük Gerilim, Aşırı Yük, Aşırı Hız, IPM/Ortam Sıcaklığı, Enkoder/Fan/Fren Hatası, Faz Kaybı, EEPROM Hatası, Acil Durdurma, WDT (16 alarm kodu: AL001-AL016)
Fonksiyonlar STO: Hayır
Fonksiyonlar Öne Çıkan Fonksiyonlar: EtherCAT, 8 DI / 5 DO / 2 AI / 1 AO
Sertifikasyon CE: Evet
Sertifikasyon RoHS: Evet
Sertifikasyon UL: Hayır

Senkron eksenler için tek EtherCAT varyantı

Seri yalnız EtherCAT olarak yayımlanır: çok eksenli bir makinede her eksen aynı haberleşmeyi konuşur, seçim adımı bir varyant listesine inmez.

SD-LP ile aynı ayak izi

175 x 65 x 170 mm gövde ve 8 DI / 5 DO giriş-çıkış seti SD-LP ile aynıdır. Mevcut bir SD-LP panosu mekanik değişiklik olmadan bu sürücüyü kabul eder.

400 W'tan 1,5 kW'a tepe akım payı

Tepe akım 9,0 A ile 30,0 A arasında dört güç kademesine yayılır: ivmelenme talebi yüksek bir eksen, sürekli akımına göre değil tepe payına göre seçilebilir.

Katalogda kayıtlı özellikler EtherCAT8 DI / 5 DO / 2 AI / 1 AO

İlgili teknoloji notları EtherCAT

Kesin sipariş kodları

Modeller ve parametreler

Güç Besleme Gerilimi Nominal Akım Haberleşme Geri Besleme Girişi

4 model

SD24-LP-04-D1-E

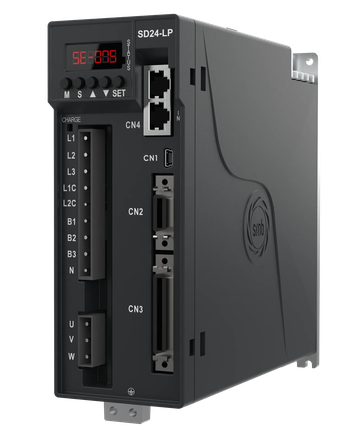

SD24-LP 400 W Tek/Üç Faz 220 V AC EtherCAT Servo Sürücü

Güç: 400 W
Besleme Gerilimi: 220 VAC
Nominal Akım: 2.6 Arms (continuous)
Haberleşme: EtherCAT
Geri Besleme Girişi: 17/21 bit BiSS mutlak ve 13 bit artırımlı enkoder

Ürün kaydını aç

SD24-LP-07-D1-E

SD24-LP 750 W Tek/Üç Faz 220 V AC EtherCAT Servo Sürücü

Güç: 750 W
Besleme Gerilimi: 220 VAC
Nominal Akım: 5.1 Arms (continuous)
Haberleşme: EtherCAT
Geri Besleme Girişi: 17/21 bit BiSS mutlak ve 13 bit artırımlı enkoder

Ürün kaydını aç

SD24-LP-10-D1-E

SD24-LP 1 kW Tek/Üç Faz 220 V AC EtherCAT Servo Sürücü

Güç: 1 kW
Besleme Gerilimi: 220 VAC
Nominal Akım: 7.3 Arms (continuous)
Haberleşme: EtherCAT
Geri Besleme Girişi: 17/21 bit BiSS mutlak ve 13 bit artırımlı enkoder

Ürün kaydını aç

SD24-LP-15-D1-E

SD24-LP 1,5 kW Tek/Üç Faz 220 V AC EtherCAT Servo Sürücü

Güç: 1.5 kW
Besleme Gerilimi: 220 VAC
Nominal Akım: 8.3 Arms (continuous)
Haberleşme: EtherCAT
Geri Besleme Girişi: 17/21 bit BiSS mutlak ve 13 bit artırımlı enkoder

Ürün kaydını aç

Sipariş kodu	Güç	Besleme Gerilimi	Nominal Akım	Tepe Akım	Haberleşme	Geri Besleme Girişi
SD24-LP-04-D1-E	400 W	220 VAC	2.6 Arms (continuous)	9.0 A	EtherCAT	17/21-bit BiSS Absolute and 13-bit Incremental encoders
SD24-LP-07-D1-E	750 W	220 VAC	5.1 Arms (continuous)	15.0 A	EtherCAT	17/21-bit BiSS Absolute and 13-bit Incremental encoders
SD24-LP-10-D1-E	1 kW	220 VAC	7.3 Arms (continuous)	21.0 A	EtherCAT	17/21-bit BiSS Absolute and 13-bit Incremental encoders
SD24-LP-15-D1-E	1.5 kW	220 VAC	8.3 Arms (continuous)	30.0 A	EtherCAT	17/21-bit BiSS Absolute and 13-bit Incremental encoders
