Servo Sürücüler Ürün serisi

SDE3 Serisi

Kasalı ve kasasız seçeneklere sahip düşük gerilim EtherCAT servo sürücü platformu.

Bu seride ürün seç Modelleri karşılaştır Projeyi görüş
SDE3 Serisi

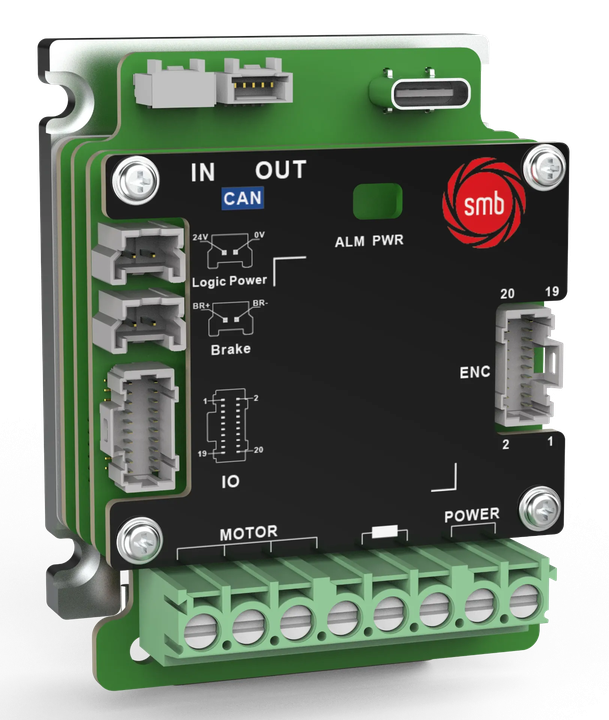

Serideki gerçek ürün kaydından temsilî görünüm
Güç
750 W
Besleme Gerilimi
24–70 VDC
Nominal Akım
20 Arms
Haberleşme
CANopen · EtherCAT
STO Güvenlik
2/3 model
Seri genel bakışı

Seriyi tanımlayan veriler

Modelden modele değişen

6
Elektriksel Besleme Gerilimi 2/3
24-70 VDC24–70 VDC
Elektriksel Pik Akım 2/3
50 A50 Arms
Giriş / Çıkış Dijital Giriş 2/3
66 adet
Giriş / Çıkış Dijital Çıkış 2/3
33 adet
Mekanik Gövde Tipi 2/3
Case'li (gövdeli) tasarımCase'siz (gövdesiz) kompakt tasarım
Fonksiyonlar Öne Çıkan Fonksiyonlar 2/3
Açık çerçeve gövde, USB Type-C ile ayar, lojik besleme devresi, fren çıkışı, tam kapalı çevrim kontrolKapalı gövde, USB Type-C ile ayar, lojik besleme devresi, fren çıkışı, tam kapalı çevrim kontrol
Modelleri karşılaştır

Seride ortak

7
Elektriksel Nominal / Sürekli Akım 2/3
20 Arms
Elektriksel Nominal Güç 2/3
750 W
Kontrol Kontrol Modları 2/3
PP · CSP · HM · PV · CSV · PT · CST
Haberleşme Haberleşme Portları 2/3
EtherCAT EtherCAT (RJ45 / Molex port)
Haberleşme Kontrol Profili 2/3
PP, CSP, HM, PV, CSV, PT, CST
Koruma Koruma Sınıfı 2/3
IP20
Fonksiyonlar STO 2/3
Evet

N/M rozetli satırlar yalnızca rozetteki model sayısında kayıtlıdır; diğer modeller o özelliği yayımlamaz.

Düşük gerilim EtherCAT hareket

Doğrulanmış iki SDE3 modeli de 70 VDC besleme, 750 W güç ve EtherCAT haberleşmeyi bir araya getirir.

Kasalı veya kasasız

Aynı temel elektriksel kayıtla CS kasalı veya NC kasasız konfigürasyonu seçin.

Katalogda kayıtlı özellikler Açık çerçeve gövdeUSB Type-C ile ayarlojik besleme devresifren çıkışıtam kapalı çevrim kontrolkapalı gövde
İlgili teknoloji notları EtherCATCANopen
Kesin sipariş kodları

Modeller ve parametreler

3 model

SDE3 Serisi 750 W CANopen Servo Sürücü — Kasasız

MAT-SDE3-LV-7020-NC-C

SDE3 Serisi 750 W CANopen Servo Sürücü — Kasasız

Güç
750 W
Besleme Gerilimi
24–70 VDC
Nominal Akım
20 Arms
Haberleşme
CANopen
Ürün kaydını aç

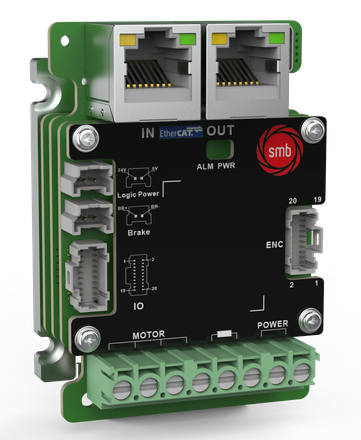

SDE3 Serisi 750 W EtherCAT Servo Sürücü — Kasasız

MAT-SDE3-LV-7020-NC-E

SDE3 Serisi 750 W EtherCAT Servo Sürücü — Kasasız

Güç
750 W
Besleme Gerilimi
24–70 VDC
Nominal Akım
20 Arms
Haberleşme
EtherCAT
STO Güvenlik
Var
Ürün kaydını aç

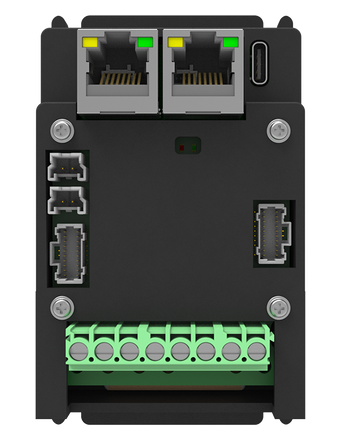

SDE3 Serisi 750 W EtherCAT Servo Sürücü — Kasalı

MAT-SDE3-LV-7020-CS-E

SDE3 Serisi 750 W EtherCAT Servo Sürücü — Kasalı

Güç
750 W
Besleme Gerilimi
24–70 VDC
Nominal Akım
20 Arms
Haberleşme
EtherCAT
STO Güvenlik
Var
Ürün kaydını aç
Uygulama alanları

Bu serinin çalıştığı makineler

Tüm sektörler
Mobil Robotlar (AGV / AMR) Bataryadan beslenen, sessiz ve verimli düşük gerilim tahrik. Medikal ve Laboratuvar Otomasyonu Küçük, sessiz ve düzgün hareket; kompakt düşük gerilim tahrik. Pan-Tilt ve Gimbal Sistemleri Kamera, sensör ve optik yükler için pürüzsüz, hassas yönlendirme. Kara Araçları ve Araç Üstü Sistemler Taret, rampa, kapak ve aktüatörler için elektrikli tahrik. Robotik Hareketin robot kolunun içine sığması gerektiğinde kompaktlık kadar hassasiyet. Havacılık ve Kritik Sistemler Deterministik zamanlama, dayanıklı bağlantı ve sertifikalı güvenli durum. Elektronik Montaj Kısa, sık ve hızlı hareketlerde milisaniyelik oturma.
Yalnızca listelenen ürünler için geçerli
