Dıştan ve içten sıkma
8" Top-Kilit ayna dış aynadan iç aynaya kolayca dönüşür: dıştan 16–150 mm, içten 80–200 mm aralığında sıkar ve iş parçasını dönme merkezine yerleştirir.
Ana içeriğe geç
Serideki gerçek ürün kaydından temsilî görünüm
Ürün Seçimini Başlat
Filtrele, karşılaştır, sepete ekle
Otomasyon
Ürün serisi

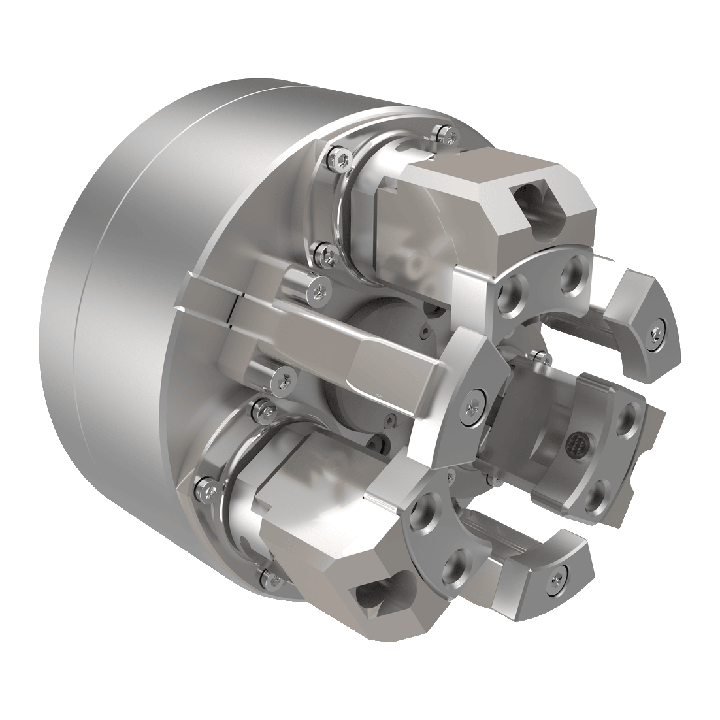

Aynalar
Torna ve otomasyon hücreleri için Top-Kilit üniversal, pens ve hidrolik aynalar: 6" ve 8" boyutlar, 7000 d/dk'ya kadar devir ve 108 kN'a kadar sıkma kuvveti.
- Sıkma Kuvveti
- 108 kN
- Boyut
- 8" · 6"
- Maks. Devir
- 4200 rpm · 7000 rpm · 3000 rpm
- Salgı Hassasiyeti
- 0.015 mm
- Tahrik Tipi
- Hidrolik
Seri genel bakışı
Seriyi tanımlayan veriler
Devir ve rijitlik
6" pens aynası 108 kN sıkma kuvveti, 0,015 mm salgı ve 7000 d/dk maksimum devir sunar; HC-04 hidrolik ayna ürüne özel tasarlanır ve 3000 d/dk ile daha basit, rijit bir bağlantı sağlar.
Kesin sipariş kodları
Modeller ve parametreler
3 model
Seçilen parametrelerle eşleşen model bulunamadı.

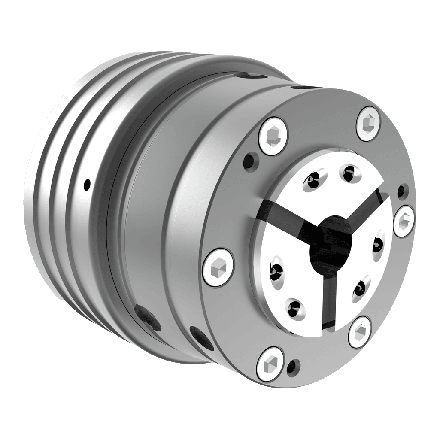

AKM-CHK-COL-6
6 İnç Pens Aynası
- Sıkma Kuvveti
- 108 kN
- Boyut
- 6"
- Maks. Devir
- 7000 rpm
- Salgı Hassasiyeti
- 0.015 mm
| Sipariş kodu | Boyut | Tahrik Tipi | Sıkma Kuvveti | Dıştan Sıkma Aralığı | İçten Sıkma Aralığı | Maks. Devir | Ürün kaydı |
|---|---|---|---|---|---|---|---|
| AKM-CHK-UBL-8 | 8" | — | — | 16–150 mm | 80–200 mm | 4200 rpm | |
| AKM-CHK-COL-6 | 6" | — | 108 kN | — | — | 7000 rpm | |
| AKM-CHK-HC-04 | — | Hidrolik | — | — | — | 3000 rpm |
Yalnızca listelenen ürünler için geçerli
Seri ve model dokümanları
Her dosyanın hangi ürün kodlarını kapsadığı yanında yazar.
Katalog / Broşür
İndir
AKIM Otomasyon Ürün Föyleri
Aile geneli Automation · 2021-07-07
Teknik Föy
İndir
AKM-CHK-UBL-8 Ürün Föyü
Kesin model AKM-CHK-UBL-8 · 2021-07-07
Teknik Föy
İndir
AKM-CHK-COL-6 Ürün Föyü
Kesin model AKM-CHK-COL-6 · 2021-07-07
Teknik Föy
İndir
AKM-CHK-HC-04 Ürün Föyü
Kesin model AKM-CHK-HC-04 · 2021-07-07
Bu seri uygulamanıza uygun mu?
Güç, hareket profili, haberleşme ve mekanik gereksinimleri birlikte değerlendirelim.
Mühendislik ekibiyle görüşün
