12 istasyonlu indeksleme
Her iki tabla da 12 istasyonludur; Cenevre mekanizmalı model 800 mm tabla ve 150 kg yük taşır, indeks tabla 500 mm diski taşır.
Ana içeriğe geç
Serideki gerçek ürün kaydından temsilî görünüm
Ürün Seçimini Başlat
Filtrele, karşılaştır, sepete ekle
Otomasyon
Ürün serisi
Döner Tablalar
500 mm ve 800 mm disk çapları için sürekli tekrarlanabilir açısal hassasiyete sahip 12 istasyonlu indeks tablaları.
- İstasyon Sayısı
- 12
- Maks. Tabla / Disk Çapı
- 500 mm · 800 mm
- Açısal Hassasiyet
- 0.031° @ Ø500 mm · 0.045° @ Ø800 mm
- Taşıma Kapasitesi
- 150 kg
Seri genel bakışı
Seriyi tanımlayan veriler
Tekrarlanabilir açısal hassasiyet
Açısal hassasiyet 500 mm'de 0,031°, 800 mm'de 0,045°'dir; indeks tablanın orta deliğinden hava veya kablo geçer, rulmanları standarttır.
Kesin sipariş kodları
Modeller ve parametreler
2 model
Seçilen parametrelerle eşleşen model bulunamadı.

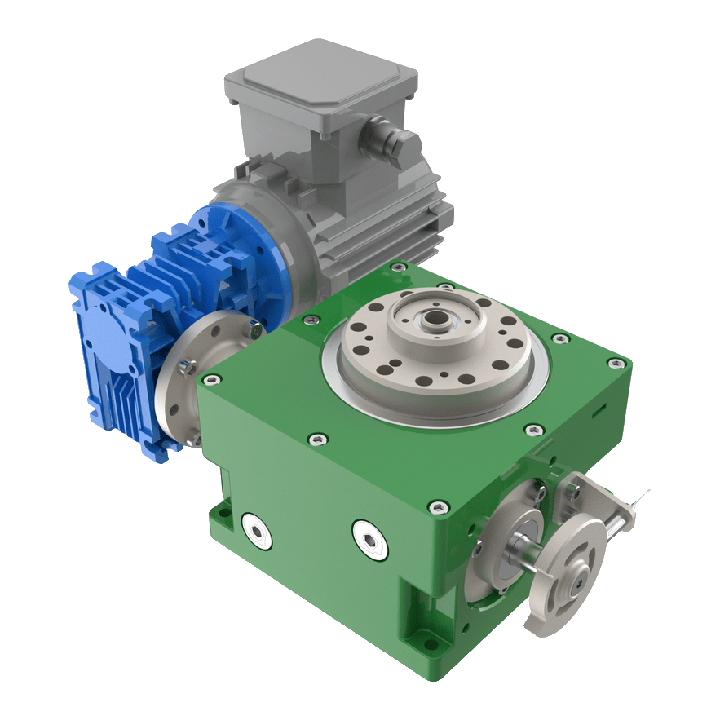

AKM-RTB-IDX-500
İndeks Döner Tabla
- İstasyon Sayısı
- 12
- Maks. Tabla / Disk Çapı
- 500 mm
- Açısal Hassasiyet
- 0.031° @ Ø500 mm

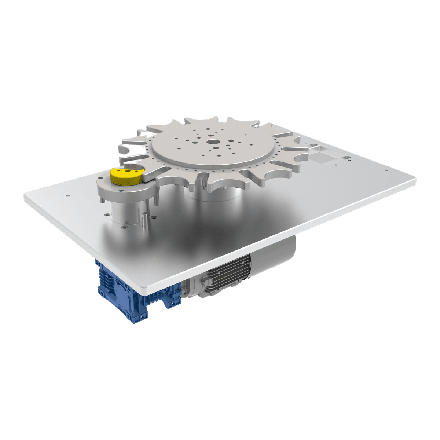

AKM-RTB-GNV-800
Döner Tabla Mekanizması (Cenevre)
- İstasyon Sayısı
- 12
- Maks. Tabla / Disk Çapı
- 800 mm
- Açısal Hassasiyet
- 0.045° @ Ø800 mm
- Taşıma Kapasitesi
- 150 kg
| Sipariş kodu | Açısal Hassasiyet | İstasyon Sayısı | Maks. Tabla / Disk Çapı | Taşıma Kapasitesi | Tahrik | Özellikler | Ürün kaydı |
|---|---|---|---|---|---|---|---|
| AKM-RTB-IDX-500 | 0.031° @ Ø500 mm | 12 | 500 mm | — | — | ['Orta delikten hava veya elektrik kablosu geçişi', 'Standart rulmanlar ile kolay yedek parça temini'] | |
| AKM-RTB-GNV-800 | 0.045° @ Ø800 mm | 12 | 800 mm | 150 kg | Cenevre mekanizması | ['Açık kinematik çiftler', 'Sürekli tekrarlanabilir açısal hassasiyet'] |
Yalnızca listelenen ürünler için geçerli
Seri ve model dokümanları
Her dosyanın hangi ürün kodlarını kapsadığı yanında yazar.
Bu seri uygulamanıza uygun mu?
Güç, hareket profili, haberleşme ve mekanik gereksinimleri birlikte değerlendirelim.
Mühendislik ekibiyle görüşün
