Servo Sürücüler Ürün serisi

SDU3 Serisi

380 V AC üç faz EtherCAT servo sürücüler; 400 W’tan 7,5 kW’a uzanan güç kademeleri.

Bu seride ürün seç Modelleri karşılaştır Projeyi görüş

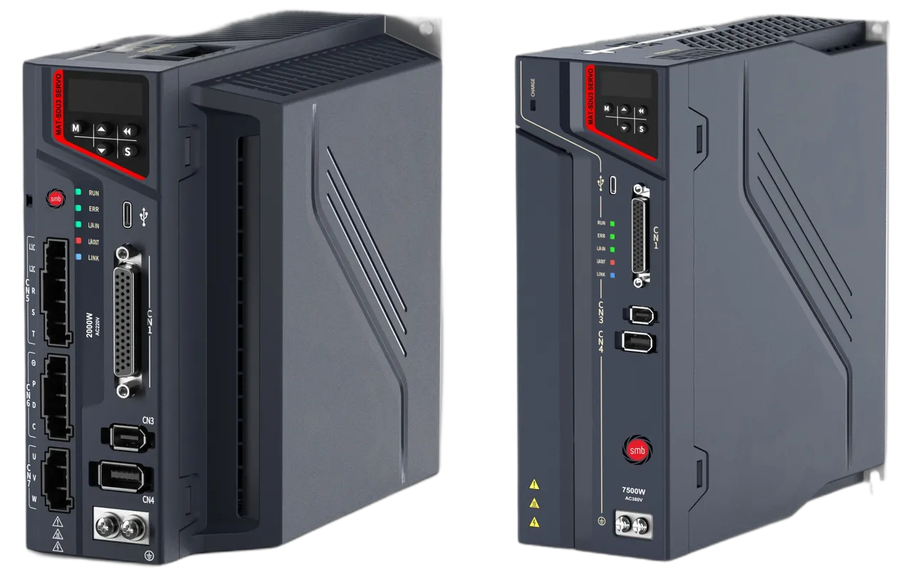

SDU3 Serisi — Serideki gerçek ürün kaydından temsilî görünüm

Güç: 7 seçenek
Besleme Gerilimi: 380 VAC
Nominal Akım: 7 seçenek
Haberleşme: EtherCAT
Geri Besleme Girişi: BiSS-C 23-bit / EnDat / TTL
STO Güvenlik: 7/7 model

Seri genel bakışı

Seriyi tanımlayan veriler

Modelden modele değişen

Elektriksel Giriş Gerilimi: 3 Faz 380VAC (-10%~+10%, 50/60Hz)3 Faz 380VAC
Elektriksel Maksimum Çıkış Akımı: 10.1 Arms16.9 Arms18.0 Arms27.0 Arms30 A42.5 A +1
Elektriksel Nominal Akım: 2.8 Arms5.5 Arms6.0 Arms10.0 Arms12.0 Arms17.0 Arms +1
Elektriksel Nominal Güç: 400 W750 W1000 W1500 W3000 W5000 W +1
Elektriksel Pik Akım: 9.0 A15.0 A21.0 A30.0 A42.5 A65.0 A
Mekanik Boyutlar: Size-ASize-BSize-C

Modelleri karşılaştır

Her modelde aynı

Genel Ayar Arayüzü: Type-C USB; grafik arayüzlü PC yazılımı, çoklu cihazın paralel bağlanması ve motor sihirbazı
Genel Desteklenen Motor Tipleri: Genel amaçlı döner servo, DDR, DDL ve ses bobinli (voice coil) motorlar
Genel Mobil Bağlantı: Yakın alan Bluetooth eşleştirme; cihaz durumu, arıza teşhisi, parametre aktarımı ve ürün özelliği sorgulama
Elektriksel Besleme Gerilimi: 380 VAC
Elektriksel Faz: 3PH
Elektriksel Frenleme Direnci: A5R5 ve üzeri modellerde dahili (25-100 Ω, 50-80 W); harici direnç için izin verilen minimum değer modele göre 15-80 Ω
Performans Hız Çevrimi Bant Genişliği: 3.5 kHz
Kontrol Kontrol Algoritmaları: Model takibi, titreşim bastırma ve adaptif filtreleme
Haberleşme Fieldbus: EtherCAT
Haberleşme Haberleşme: EtherCAT
Haberleşme Haberleşme Portları: EtherCAT, USB Type-C, RS485
Haberleşme Haberleşme Protokolleri: EtherCAT ve Modbus
Enkoder Enkoder Girişi (CN4): ABZ artımlı enkoder
Giriş / Çıkış Analog Giriş: 1 kanal (16 bit)
Giriş / Çıkış Dijital Giriş: 3 standart + 2 yüksek hızlı
Giriş / Çıkış Dijital Çıkış: 2 standart + 2 yüksek hızlı
Giriş / Çıkış Yüksek Hızlı I/O Kullanımı: Prob (probe) ve uçan makas (flying shear) uygulamaları
Mekanik Montaj Boyu Sınıfı: SIZE-A ... SIZE-E
Çevresel Çalışma Sıcaklığı: 0 ~ +55 °C
Koruma Güvenlik Fonksiyonları: STO (Safe Torque Off), Dinamik Frenleme, Motor Sıcaklık Koruması
Koruma Koruma Sınıfı: IP20
Koruma Motor Sıcaklık Koruması: Var
Fonksiyonlar Dinamik Frenleme: Standart
Fonksiyonlar Enkoder Çıkışı: Standart; diferansiyel enkoder çıkışı ve Z fazı OC çıkışı
Fonksiyonlar STO: Bus modellerinde standart
Fonksiyonlar Öne Çıkan Fonksiyonlar: EtherCAT
Sertifikasyon CE: Evet
Sertifikasyon RoHS: Evet
Sertifikasyon UL: Hayır

400 W - 7,5 kW tek üç faz seride

Yedi güç kademesi 380 V AC üç faz besleme altında tek seride. Bir makinenin küçük besleme ekseni ile ana ekseni aynı devreye alma akışını ve aynı parametre setini paylaşır.

Üç gövde boyu, tek platform

Size-A, Size-B ve Size-C gövdeleri güç arttıkça pano alanını kademelendirir; haberleşme (EtherCAT), giriş-çıkış (5 DI / 4 DO) ve çalışma sıcaklığı aralığı üç boyda da aynıdır.

23-bit BiSS-C, EnDat ve TTL aynı girişte

Enkoder girişi 23-bit BiSS-C, EnDat ve TTL kabul eder. Mevcut bir makinenin enkoder tipi, sürücü seçimini kısıtlamaz.

Katalogda kayıtlı özellikler EtherCAT

İlgili teknoloji notları EtherCAT

Kesin sipariş kodları

Modeller ve parametreler

Güç Besleme Gerilimi Nominal Akım Haberleşme Geri Besleme Girişi

7 model

MAT-SDU3-MP-300-D3-E

SDU3 Serisi 3 kW Üç Faz 380 V AC EtherCAT Servo Sürücü

Güç: 3000 W
Besleme Gerilimi: 380 VAC
Nominal Akım: 12.0 A
Haberleşme: EtherCAT
Geri Besleme Girişi: BiSS-C 23-bit / EnDat / TTL

Ürün kaydını aç

MAT-SDU3-MP-500-D3-E

SDU3 Serisi 5 kW Üç Faz 380 V AC EtherCAT Servo Sürücü

Güç: 5000 W
Besleme Gerilimi: 380 VAC
Nominal Akım: 17.0 A
Haberleşme: EtherCAT
Geri Besleme Girişi: BiSS-C 23-bit / EnDat / TTL

Ürün kaydını aç

MAT-SDU3-MP-750-D3-E

SDU3 Serisi 7,5 kW Üç Faz 380 V AC EtherCAT Servo Sürücü

Güç: 7500 W
Besleme Gerilimi: 380 VAC
Nominal Akım: 26.0 A
Haberleşme: EtherCAT
Geri Besleme Girişi: BiSS-C 23-bit / EnDat / TTL

Ürün kaydını aç

MAT-SDU3-MP-040-D3-E

SDU3 Serisi 400 W Üç Faz 380 V AC EtherCAT Servo Sürücü

Güç: 400 W
Nominal Akım: 3.0 A
Haberleşme: EtherCAT
Geri Besleme Girişi: BiSS-C 23-bit / EnDat / TTL
STO Güvenlik: Var

Ürün kaydını aç

MAT-SDU3-MP-075-D3-E

SDU3 Serisi 750 W Üç Faz 380 V AC EtherCAT Servo Sürücü

Güç: 750 W
Nominal Akım: 5.0 A
Haberleşme: EtherCAT
Geri Besleme Girişi: BiSS-C 23-bit / EnDat / TTL
STO Güvenlik: Var

Ürün kaydını aç

MAT-SDU3-MP-100-D3-E

SDU3 Serisi 1 kW Üç Faz 380 V AC EtherCAT Servo Sürücü

Güç: 1000 W
Nominal Akım: 7.0 A
Haberleşme: EtherCAT
Geri Besleme Girişi: BiSS-C 23-bit / EnDat / TTL
STO Güvenlik: Var

Ürün kaydını aç

MAT-SDU3-MP-150-D3-E

SDU3 Serisi 1,5 kW Üç Faz 380 V AC EtherCAT Servo Sürücü

Güç: 1500 W
Nominal Akım: 10.0 A
Haberleşme: EtherCAT
Geri Besleme Girişi: BiSS-C 23-bit / EnDat / TTL
STO Güvenlik: Var

Ürün kaydını aç

Sipariş kodu	Güç	Besleme Fazı	Besleme Gerilimi	Nominal Akım	Tepe Akım	Haberleşme
MAT-SDU3-MP-300-D3-E	3000 W	3PH	380 VAC	12.0 A	30.0 A	EtherCAT
MAT-SDU3-MP-500-D3-E	5000 W	3PH	380 VAC	17.0 A	42.5 A	EtherCAT
MAT-SDU3-MP-750-D3-E	7500 W	3PH	380 VAC	26.0 A	65.0 A	EtherCAT
MAT-SDU3-MP-040-D3-E	400 W	3PH	—	3.0 A	9.0 A	EtherCAT
MAT-SDU3-MP-075-D3-E	750 W	3PH	—	5.0 A	15.0 A	EtherCAT
MAT-SDU3-MP-100-D3-E	1000 W	3PH	—	7.0 A	21.0 A	EtherCAT
MAT-SDU3-MP-150-D3-E	1500 W	3PH	—	10.0 A	30.0 A	EtherCAT

Uygulama alanları

Bu serinin çalıştığı makineler

Tüm sektörler

Takım Tezgahları Kesme hızında kontur doğruluğu için senkronize çok eksenli kontrol. Tekstil Değişen hat hızında gerginlik, besleme ve sarımı senkron tutun. Plastik & Enjeksiyon Tekrarlanabilir parça kalitesi için basınç ve pozisyon profillerini kapalı çevrimde tutun. Metal Şekillendirme & Pres Programlanabilir strok profili, yüksek tepe torku ve güvenli durma. Baskı & Konvertasyon Ünite başına register doğruluğu ve kararlı web gerginliği. Ahşap İşleme ve CNC Router Kesme hızında senkron kalan portal, hızlı ve temiz kesim. Lazer ve Plazma Kesim Köşede bile hızını koruyan kontur, gürültüye dayanıklı sistem. Otomotiv ve Montaj Hatları Servo pres, vidalama ve transfer; her parça ölçülür ve kaydedilir.
