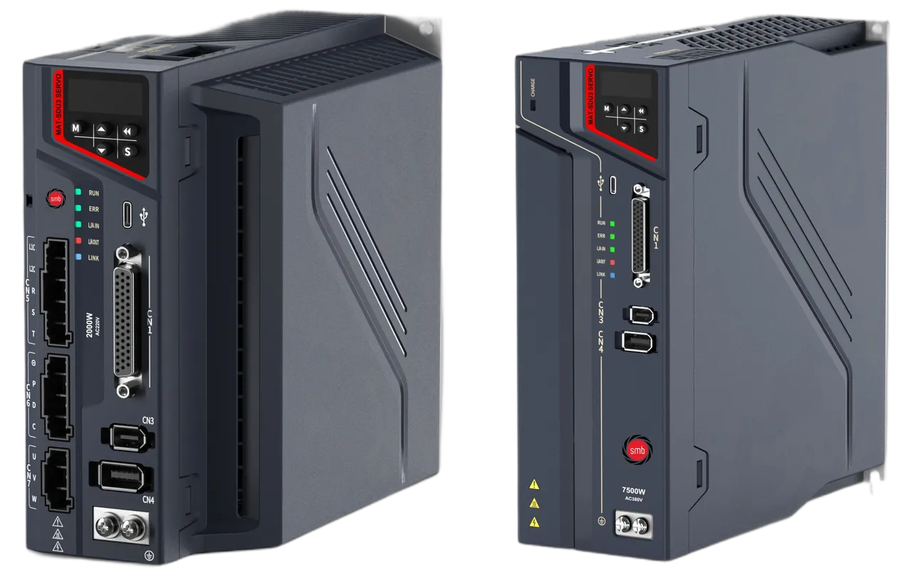

Genel — SDU3 Serisi 3 kW Üç Faz 380 V AC EtherCAT Servo Sürücü
Ayar Arayüzü
Type-C USB; grafik arayüzlü PC yazılımı, çoklu cihazın paralel bağlanması ve motor sihirbazı
Desteklenen Motor Tipleri
Genel amaçlı döner servo, DDR, DDL ve ses bobinli (voice coil) motorlar
Mobil Bağlantı
Yakın alan Bluetooth eşleştirme; cihaz durumu, arıza teşhisi, parametre aktarımı ve ürün özelliği sorgulama
Elektriksel
9
Elektriksel — SDU3 Serisi 3 kW Üç Faz 380 V AC EtherCAT Servo Sürücü
Frenleme Direnci
A5R5 ve üzeri modellerde dahili (25-100 Ω, 50-80 W); harici direnç için izin verilen minimum değer modele göre 15-80 Ω
Maksimum Çıkış Akımı
30 A
Nominal Güç
3000 W
Nominal Çıkış Akımı
12 A
Besleme Gerilimi
380 VAC
Giriş Gerilimi
3 Faz 380VAC (-10%~+10%, 50/60Hz)
Pik Akım
30.0 A
Faz
3PH
Nominal Akım
12.0 Arms
Performans
1
Performans — SDU3 Serisi 3 kW Üç Faz 380 V AC EtherCAT Servo Sürücü
Hız Çevrimi Bant Genişliği
3.5 kHz
Kontrol
1
Kontrol — SDU3 Serisi 3 kW Üç Faz 380 V AC EtherCAT Servo Sürücü
Kontrol Algoritmaları
Model takibi, titreşim bastırma ve adaptif filtreleme
Haberleşme
5
Haberleşme — SDU3 Serisi 3 kW Üç Faz 380 V AC EtherCAT Servo Sürücü
Haberleşme Protokolleri
EtherCAT ve Modbus
Fieldbus
EtherCAT
Diğer Portlar
USB Type-C (parametreleme), RS485
Haberleşme
EtherCAT
Haberleşme Portları
EtherCAT, USB Type-C, RS485
Enkoder
1
Enkoder — SDU3 Serisi 3 kW Üç Faz 380 V AC EtherCAT Servo Sürücü
Enkoder Girişi (CN4)
ABZ artımlı enkoder
Giriş / Çıkış
4
Giriş / Çıkış — SDU3 Serisi 3 kW Üç Faz 380 V AC EtherCAT Servo Sürücü
Analog Giriş
1 kanal (16 bit)
Dijital Giriş
3 standart + 2 yüksek hızlı
Dijital Çıkış
2 standart + 2 yüksek hızlı
Yüksek Hızlı I/O Kullanımı
Prob (probe) ve uçan makas (flying shear) uygulamaları
Mekanik
2
Mekanik — SDU3 Serisi 3 kW Üç Faz 380 V AC EtherCAT Servo Sürücü
Montaj Boyu Sınıfı
SIZE-A ... SIZE-E
Boyutlar
Size-B
Çevresel
1
Çevresel — SDU3 Serisi 3 kW Üç Faz 380 V AC EtherCAT Servo Sürücü
Çalışma Sıcaklığı
0 ~ +55 °C
Koruma
3
Koruma — SDU3 Serisi 3 kW Üç Faz 380 V AC EtherCAT Servo Sürücü
Motor Sıcaklık Koruması
Var
Koruma Sınıfı
IP20
Güvenlik Fonksiyonları
STO (Safe Torque Off), Dinamik Frenleme, Motor Sıcaklık Koruması
Fonksiyonlar
4
Fonksiyonlar — SDU3 Serisi 3 kW Üç Faz 380 V AC EtherCAT Servo Sürücü
Dinamik Frenleme
Standart
Enkoder Çıkışı
Standart; diferansiyel enkoder çıkışı ve Z fazı OC çıkışı
STO
Bus modellerinde standart
Öne Çıkan Fonksiyonlar
EtherCAT
Sertifikasyon
3
Sertifikasyon — SDU3 Serisi 3 kW Üç Faz 380 V AC EtherCAT Servo Sürücü
CE
Evet
RoHS
Evet
UL
Hayır
Özellikler:
EtherCAT
Veriler SMB TECHNICS ürün kataloğu, kullanım kılavuzları ve doğrulanmış ürün kayıtlarından alınmıştır. Bağlayıcı değerler için lütfen teklif aşamasında teyit alınız.
Sipariş ve mühendislik desteği
MAT-SDU3-MP-300-D3-E
Varyant, uyumluluk ve teslimat ayrıntılarını uygulamanızla birlikte doğrulayın.
