Servo Motorlar Ürün serisi

SM06 Flanş Ailesi

60 mm gövdeli 220 V AC servo motorlar; 200–400 W, mutlak, BiSS ve artırımlı enkoder ile fren seçenekleri.

Bu seride ürün seç Modelleri karşılaştır Projeyi görüş

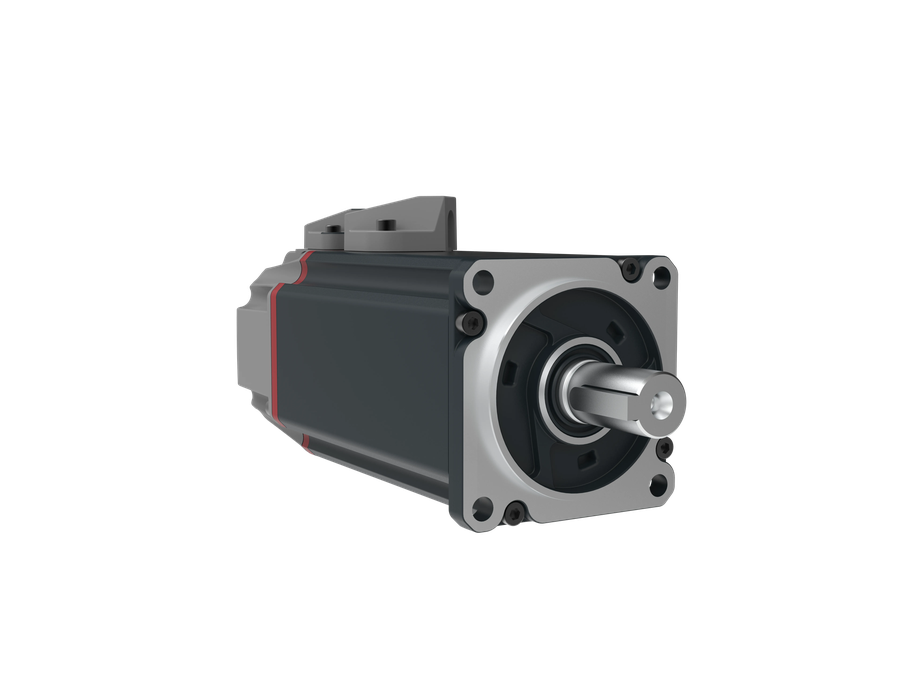

SM06 Flanş Ailesi
Serideki gerçek ürün kaydından temsilî görünüm
Güç
200 W · 400 W
Nominal Tork
0.64 Nm · 1.27 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
3 seçenek
Flanş
060 mm
Seri genel bakışı

Seriyi tanımlayan veriler

Modelden modele değişen

8
Elektriksel Nominal / Sürekli Akım
1.3 A2.7 A
Elektriksel Nominal Güç
200 W400 W
Elektriksel Pik Akım
3.9 A8.1 A
Performans Maksimum Tork 10/12
1.92 Nm3.81 Nm
Performans Nominal Tork 10/12
0.64 Nm1.27 Nm
Enkoder Enkoder
13-bit Artırımlı (Incremental)17 bit BiSS tek tur (mutlak)17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Enkoder Enkoder Tipi
Absolute BiSS-C Enkoder, Single-Turn 17 bit + Multi-Turn 16 bitArtımsal (Incremental) Enkoder, 13 bitBiSS-C Mutlak Enkoder, Single-Turn 17 bit
Fonksiyonlar Elektromanyetik Fren
EvetHayır
Modelleri karşılaştır

Seride ortak

13
Genel Fren Kodlaması
B0 = Frensiz | B1 = Frenli (elektromanyetik fren)
Elektriksel Besleme Gerilimi
220 VAC
Elektriksel DC Bara Gerilimi
310 V
Elektriksel Fren Besleme Gerilimi
24 ±10% V DC
Performans Maksimum Hız 10/12
5000 rpm
Performans Nominal Hız 10/12
3000 rpm
Mekanik Flanş / Gövde
060 mm
Mekanik Flanş / Gövde Ölçüsü
60 mm
Koruma Koruma Sınıfı
IP65
Koruma İzolasyon Sınıfı
F Sınıfı
Fonksiyonlar Öne Çıkan Fonksiyonlar 6/12
BiSS
Sertifikasyon CE
Evet
Sertifikasyon RoHS
Evet

N/M rozetli satırlar yalnızca rozetteki model sayısında kayıtlıdır; diğer modeller o özelliği yayımlamaz.

60 mm gövdede üç enkoder seçeneği

13-bit artırımlı, 17-bit tek turlu BiSS ve 17-bit tek turlu + 16-bit çok turlu BiSS aynı 60 mm flanşta sunulur. Enkoder kararı mekanik tasarımı değiştirmez.

3000 rpm sürekli, 5000 rpm azami

0,64 ve 1,27 Nm anma torkları 3000 rpm anma hızında; azami hız 5000 rpm. Tepe torklar 1,92 ve 3,81 Nm ile anma değerinin üç katıdır.

Katalogda kayıtlı özellikler BiSS
Kesin sipariş kodları

Modeller ve parametreler

12 model

SM06 200 W 220 V AC Servo Motor — Artırımlı Enkoder (13 bit)

SM06-DIN13-020B0

SM06 200 W 220 V AC Servo Motor — Artırımlı Enkoder (13 bit)

Güç
200 W
Nominal Tork
0.64 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
13-bit Artırımlı (Incremental)
Ürün kaydını aç

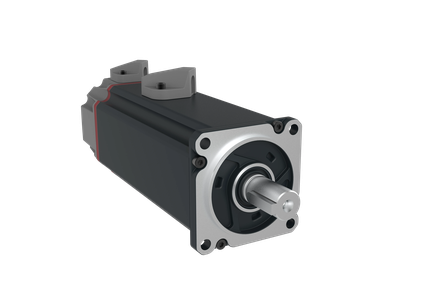

SM06 200 W 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli

SM06-DIN13-020B1

SM06 200 W 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli

Güç
200 W
Nominal Tork
0.64 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
13-bit Artırımlı (Incremental)
Ürün kaydını aç
SM06 200 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST)

SM06-DBS17-020B0

SM06 200 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST)

Güç
200 W
Nominal Tork
0.64 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit BiSS tek tur (mutlak)
Ürün kaydını aç
SM06 200 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST), Frenli

SM06-DBS17-020B1

SM06 200 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST), Frenli

Güç
200 W
Nominal Tork
0.64 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit BiSS tek tur (mutlak)
Ürün kaydını aç
SM06 200 W 220 V AC Servo Motor — Mutlak Enkoder (17 bit ST / 16 bit MT)

SM06-DBM16S17-020B0

SM06 200 W 220 V AC Servo Motor — Mutlak Enkoder (17 bit ST / 16 bit MT)

Güç
200 W
Nominal Tork
0.64 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Ürün kaydını aç
SM06 200 W 220 V AC Servo Motor — Mutlak Enkoder (17 bit ST / 16 bit MT), Frenli

SM06-DBM16S17-020B1

SM06 200 W 220 V AC Servo Motor — Mutlak Enkoder (17 bit ST / 16 bit MT), Frenli

Güç
200 W
Nominal Tork
0.64 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Ürün kaydını aç
SM06 400 W 220 V AC Servo Motor — Artırımlı Enkoder (13 bit)

SM06-DIN13-040B0

SM06 400 W 220 V AC Servo Motor — Artırımlı Enkoder (13 bit)

Güç
400 W
Nominal Tork
1.27 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
13-bit Artırımlı (Incremental)
Ürün kaydını aç
SM06 400 W 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli

SM06-DIN13-040B1

SM06 400 W 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli

Güç
400 W
Nominal Tork
1.27 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
13-bit Artırımlı (Incremental)
Ürün kaydını aç
SM06 400 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST)

SM06-DBS17-040B0

SM06 400 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST)

Güç
400 W
Nominal Tork
1.27 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit BiSS tek tur (mutlak)
Ürün kaydını aç
SM06 400 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST), Frenli

SM06-DBS17-040B1

SM06 400 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST), Frenli

Güç
400 W
Nominal Tork
1.27 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit BiSS tek tur (mutlak)
Ürün kaydını aç
SM06 400 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)

SM06-DBM16S17-040B0

SM06 400 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)

Güç
400 W
Nominal Tork
1.27 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Ürün kaydını aç
SM06 400 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT), Frenli

SM06-DBM16S17-040B1

SM06 400 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT), Frenli

Güç
400 W
Nominal Tork
1.27 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Ürün kaydını aç
Uygulama alanları

Bu serinin çalıştığı makineler

Tüm sektörler
Ambalaj İstasyonları mekanik hat mili yerine elektronik olarak faz-kilitli tutun. İntralojistik & Malzeme Taşıma Sürekli görevde koordineli konveyör, transfer ve depolama hareketi. Elektronik Montaj Kısa, sık ve hızlı hareketlerde milisaniyelik oturma. Medikal ve Laboratuvar Otomasyonu Küçük, sessiz ve düzgün hareket; kompakt düşük gerilim tahrik. Abkant Pres ve Büküm Makineleri Dayama (backgauge) eksenlerinde hassas ve hızlı konumlama. İlaç ve Kozmetik Ambalaj Blister, kartonlama ve dolumda hijyenik, izlenebilir hareket. Tarım ve Gıda İşleme Makineleri Ekim, sınıflandırma ve besleme sistemlerinde dayanıklı hareket. Takım Tezgahları Kesme hızında kontur doğruluğu için senkronize çok eksenli kontrol.
Yalnızca listelenen ürünler için geçerli

Seri ve model dokümanları

Her dosyanın hangi ürün kodlarını kapsadığı yanında yazar.

Teknik Föy

Datasheet

Güç sınıfı SM06-DX-020BX · TR

İndir
Katalog / Broşür

Servo Motor & Drive Series — Catalogue (EN)

Aile geneli Servo Motors · EN

İndir
Katalog / Broşür

Servo Motor & Sürücü Ailesi — Katalog (TR)

Aile geneli Servo Motors · TR

İndir

Bu seri uygulamanıza uygun mu?

Güç, hareket profili, haberleşme ve mekanik gereksinimleri birlikte değerlendirelim.

Mühendislik ekibiyle görüşün
Ürün Seçimini Başlat Filtrele, karşılaştır, sepete ekle
