Servo Motorlar Ürün serisi

SML Serisi

48 V DC beslemeli düşük atalet servo motorlar; 60–130 mm gövde, 400 W–1,5 kW, BiSS manyetik mutlak enkoder ve fren seçeneği.

Bu seride ürün seç Modelleri karşılaştır Projeyi görüş
SML Serisi

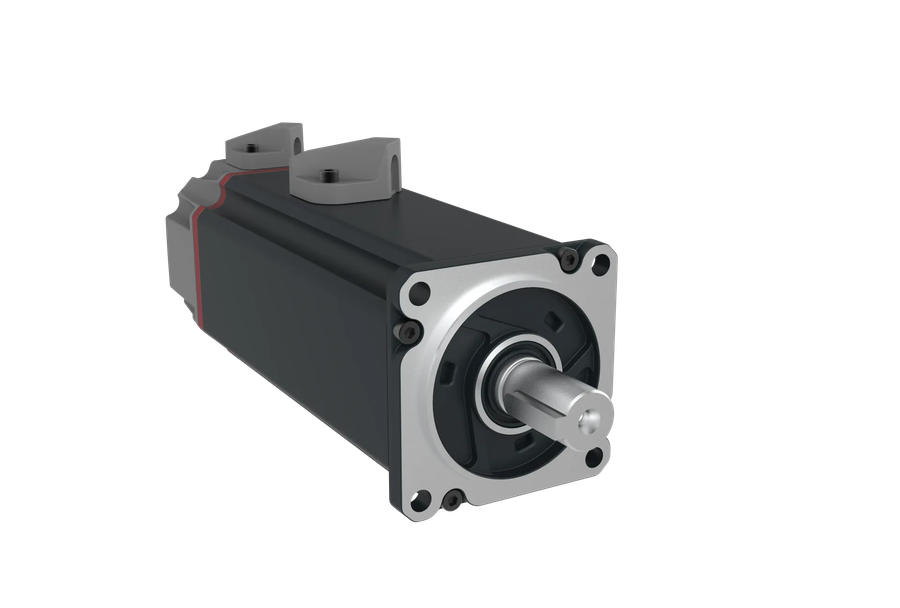

Serideki gerçek ürün kaydından temsilî görünüm
Güç
400 W · 750 W · 1500 W
Nominal Tork
1.27 (Peak 3.81) Nm · 2.39 (Peak 7.17) Nm · 4.8 (Peak 12.5) Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
48 VDC
Enkoder
16 bit çok tur + 17 bit tek tur BiSS (mutlak)
Flanş
060 mm · 080 mm · 130 mm
Seri genel bakışı

Seriyi tanımlayan veriler

Modelden modele değişen

8
Genel Nominal Hız
3000 (Peak 4000) rpm3000 (Peak 3900) rpm
Genel Nominal Tork
1.27 (Peak 3.81) Nm2.39 (Peak 7.17) Nm4.8 (Peak 12.5) Nm
Genel Seri
SML Serisi 130mm Düşük-Atalet Servo MotorSML Serisi 130mm Düşük-Atalet Servo Motor (Frenli)SML Serisi 60mm Düşük-Atalet Servo MotorSML Serisi 60mm Düşük-Atalet Servo Motor (Frenli)SML Serisi 80mm Düşük-Atalet Servo MotorSML Serisi 80mm Düşük-Atalet Servo Motor (Frenli)
Elektriksel Nominal / Sürekli Akım
10 (Peak 31) A19 (Peak 59) A37.5 (Peak 98) A
Elektriksel Nominal Güç
400 W750 W1500 W
Mekanik Flanş 4/6
60 mm80 mm
Mekanik Flanş / Gövde
060 mm080 mm130 mm
Fonksiyonlar Elektromanyetik Fren
EvetHayır
Modelleri karşılaştır

Seride ortak

10
Genel Enkoder
17-bit ABS-BiSS-MAG (manyetik, çok turlu mutlak)
Elektriksel Besleme Gerilimi
48 VDC
Elektriksel Nominal Gerilim
48 VDC
Performans Nominal Hız
3000 rpm
Enkoder Enkoder
16-bit Multi-Turn + 17-bit Single-Turn BiSS (Absolute)
Mekanik Fren 3/6
24VDC elektromanyetik tutma freni
Mekanik Koruma Sınıfı
IP65
Fonksiyonlar Öne Çıkan Fonksiyonlar
BiSS
Sertifikasyon CE
Evet
Sertifikasyon RoHS
Evet

N/M rozetli satırlar yalnızca rozetteki model sayısında kayıtlıdır; diğer modeller o özelliği yayımlamaz.

48 V DC düşük gerilim sınıfı

400 W, 750 W ve 1500 W kademeleri 48 V DC besleme ile çalışır: şebeke gerilimi taşımayan bir makinede servo eksen, aynı düşük gerilim barasından beslenir.

Anma torkunun üç katı tepe

1,27 / 2,39 / 4,8 Nm anma torklarının tepe değerleri 3,81 / 7,17 / 12,5 Nm. Kısa süreli ivmelenme talebi, sürekli tork sınıfını büyütmeden karşılanır.

Katalogda kayıtlı özellikler BiSS
Kesin sipariş kodları

Modeller ve parametreler

6 model

SML 60 mm 400 W 3000 rpm 48 V DC Düşük Atalet Servo Motor — BiSS Manyetik Mutlak Enkoder (17 bit ST / 16 bit MT), Frensiz

MAT-SML06-JS-D48S30-MT16ST17-040B0

SML 60 mm 400 W 3000 rpm 48 V DC Düşük Atalet Servo Motor — BiSS Manyetik Mutlak Enkoder (17 bit ST / 16 bit MT), Frensiz

Güç
400 W
Nominal Tork
1.27 (Peak 3.81) Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
48 VDC
Enkoder
16 bit çok tur + 17 bit tek tur BiSS (mutlak)
Ürün kaydını aç

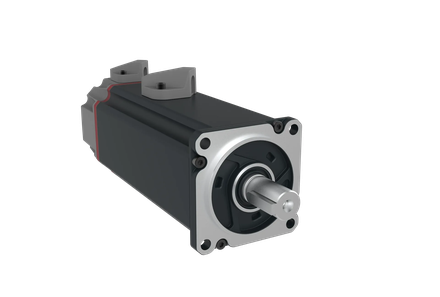

SML 60 mm 400 W 3000 rpm 48 V DC Düşük Atalet Servo Motor — BiSS Manyetik Mutlak Enkoder (17 bit ST / 16 bit MT), Frenli

MAT-SML06-JS-D48S30-MT16ST17-040B1

SML 60 mm 400 W 3000 rpm 48 V DC Düşük Atalet Servo Motor — BiSS Manyetik Mutlak Enkoder (17 bit ST / 16 bit MT), Frenli

Güç
400 W
Nominal Tork
1.27 (Peak 3.81) Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
48 VDC
Enkoder
16 bit çok tur + 17 bit tek tur BiSS (mutlak)
Ürün kaydını aç
SML 80 mm 750 W 3000 rpm 48 V DC Düşük Atalet Servo Motor — BiSS Manyetik Mutlak Enkoder (17 bit ST / 16 bit MT), Frensiz

MAT-SML08-JS-D48S30-MT16ST17-075B0

SML 80 mm 750 W 3000 rpm 48 V DC Düşük Atalet Servo Motor — BiSS Manyetik Mutlak Enkoder (17 bit ST / 16 bit MT), Frensiz

Güç
750 W
Nominal Tork
2.39 (Peak 7.17) Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
48 VDC
Enkoder
16 bit çok tur + 17 bit tek tur BiSS (mutlak)
Ürün kaydını aç

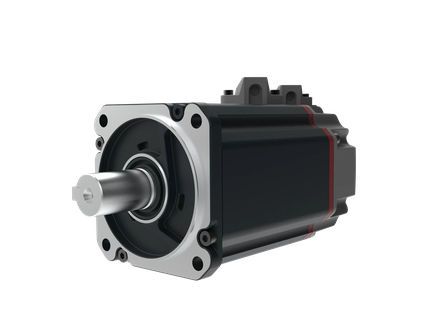

SML 80 mm 750 W 3000 rpm 48 V DC Düşük Atalet Servo Motor — BiSS Manyetik Mutlak Enkoder (17 bit ST / 16 bit MT), Frenli

MAT-SML08-JS-D48S30-MT16ST17-075B1

SML 80 mm 750 W 3000 rpm 48 V DC Düşük Atalet Servo Motor — BiSS Manyetik Mutlak Enkoder (17 bit ST / 16 bit MT), Frenli

Güç
750 W
Nominal Tork
2.39 (Peak 7.17) Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
48 VDC
Enkoder
16 bit çok tur + 17 bit tek tur BiSS (mutlak)
Ürün kaydını aç

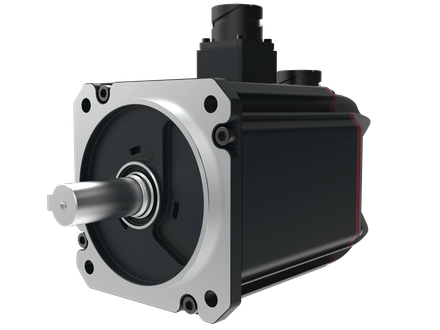

SML 130 mm 1500 W 3000 rpm 48 V DC Düşük Atalet Servo Motor — BiSS Manyetik Mutlak Enkoder (17 bit ST / 16 bit MT), Frensiz

MAT-SML13-JS-D48S30-MT16ST17-150B0

SML 130 mm 1500 W 3000 rpm 48 V DC Düşük Atalet Servo Motor — BiSS Manyetik Mutlak Enkoder (17 bit ST / 16 bit MT), Frensiz

Güç
1500 W
Nominal Tork
4.8 (Peak 12.5) Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
48 VDC
Enkoder
16 bit çok tur + 17 bit tek tur BiSS (mutlak)
Ürün kaydını aç
SML 130 mm 1500 W 3000 rpm 48 V DC Düşük Atalet Servo Motor — BiSS Manyetik Mutlak Enkoder (17 bit ST / 16 bit MT), Frenli

MAT-SML13-JS-D48S30-MT16ST17-150B1

SML 130 mm 1500 W 3000 rpm 48 V DC Düşük Atalet Servo Motor — BiSS Manyetik Mutlak Enkoder (17 bit ST / 16 bit MT), Frenli

Güç
1500 W
Nominal Tork
4.8 (Peak 12.5) Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
48 VDC
Enkoder
16 bit çok tur + 17 bit tek tur BiSS (mutlak)
Ürün kaydını aç
Uygulama alanları

Bu serinin çalıştığı makineler

Tüm sektörler
Mobil Robotlar (AGV / AMR) Bataryadan beslenen, sessiz ve verimli düşük gerilim tahrik. Medikal ve Laboratuvar Otomasyonu Küçük, sessiz ve düzgün hareket; kompakt düşük gerilim tahrik. Pan-Tilt ve Gimbal Sistemleri Kamera, sensör ve optik yükler için pürüzsüz, hassas yönlendirme. Kara Araçları ve Araç Üstü Sistemler Taret, rampa, kapak ve aktüatörler için elektrikli tahrik. Robotik Hareketin robot kolunun içine sığması gerektiğinde kompaktlık kadar hassasiyet. Havacılık ve Kritik Sistemler Deterministik zamanlama, dayanıklı bağlantı ve sertifikalı güvenli durum. Elektronik Montaj Kısa, sık ve hızlı hareketlerde milisaniyelik oturma. Güneş Takip Sistemleri Gün boyu yavaş, güçlü ve güvenilir takip; fırtınada güvenli konum.
Yalnızca listelenen ürünler için geçerli

Seri ve model dokümanları

Her dosyanın hangi ürün kodlarını kapsadığı yanında yazar.

Katalog / Broşür

Servo Motor & Drive Series — Catalogue (EN)

Aile geneli Servo Motors · EN

İndir
Katalog / Broşür

Servo Motor & Sürücü Ailesi — Katalog (TR)

Aile geneli Servo Motors · TR

İndir
