Artırımlı Sinyal Ara Kablosu — SM06–SM08 Motorlar

Name: Artırımlı Sinyal Ara Kablosu — SM06–SM08 Motorlar
Brand: SMB TECHNICS
SKU: MAT-SDCE05-I-CF211.PUR.02.08.02-0608-H

Kod: MAT-SDCE05-I-CF211.PUR.02.08.02-0608-H Aktif

24 teknik veri 0 doküman 35 seri modeli

Teklif İste

Alternatifleri karşılaştırın Aynı serideki modelleri seçim kılavuzunda yan yana görün, sepete ekleyin.

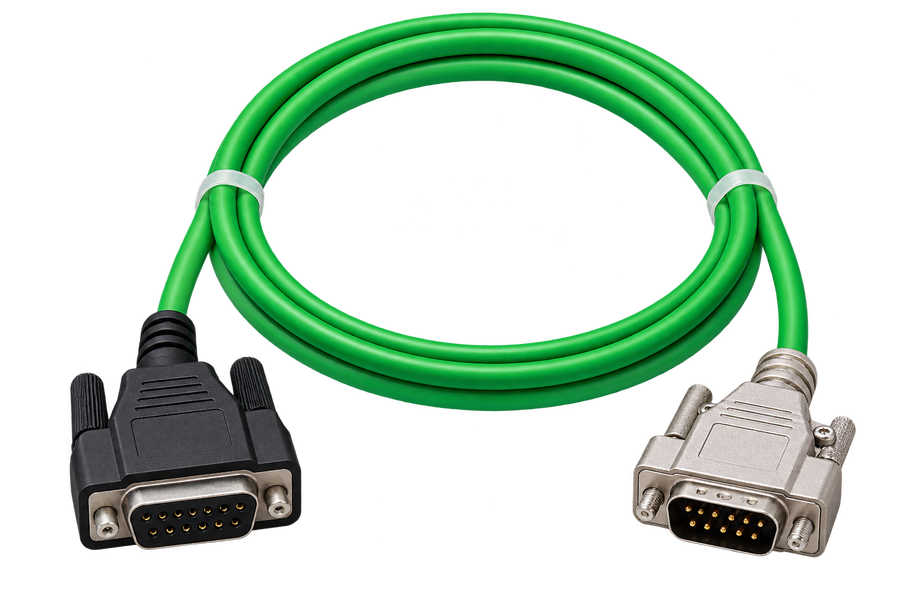

Artırımlı Sinyal Ara Kablosu — SM06–SM08 Motorlar — MAT-SDCE05-I-CF211.PUR.02.08.02-0608-H

Teknik özet

Seçim için temel veriler

Ön seçimi hızlandıran temel alanlar; tüm ayrıntılar teknik veri bölümünde.

Kablo Tipi: Enkoder Sinyal Ara — Twisted-pair ekranlı
Bükülme Ömrü: 5-10 milyon çift strok (garantili) çevrim
Ekranlama: Braided pairs + overall shield

Tüm teknik veriler Mühendise Sorun

Enkoder Kabloları

Aynı serideki modeller

Seri sayfasını aç

MAT-SDCE05-I-CF211.PUR.02.08.02-0608-H

Teknik veriler

24 özellik · 6 başlık

Elektriksel

Elektriksel — Artırımlı Sinyal Ara Kablosu — SM06–SM08 Motorlar
Nominal Gerilim	300/300 V (DIN VDE 0298-3'e göre); test gerilimi 1500 V (DIN EN 50395'e göre)
UL/CSA Gerilim Değeri	300 V (UL'ye göre); UL AWM Style 20549 dış kılıf / Style 10493 damar izolasyonu, 300 V, 80 °C

Mekanik

Mekanik — Artırımlı Sinyal Ara Kablosu — SM06–SM08 Motorlar
Ağırlık	130 kg/km
Damar Sayısı x Kesit	(8x(2x0,25))C - 8 bükümlü çift x 0,25 mm², genel ekran
Dış Kılıf Malzemesi	Basınçla ekstrüde, düşük yapışmalı, halojensiz, aşınmaya çok dayanıklı PUR karışımı (DIN EN 50363-10-2'ye göre); renk pencere grisi (RAL 7040'a yakın)
Dış Çap (maks.)	10.5 mm
Hareket Mesafesi Sınıfı	Desteksiz hareketler ve kayar uygulamalarda 100 m'ye kadar; hareket mesafesi Sınıf 5
Maksimum Hız / İvme	v max: 5 m/s unsupported, 3 m/s gliding; a max: 50 m/s2
Minimum Bükülme Yarıçapı (E-zincir, hareketli)	7,5 x d (e-zincir, doğrusal); esnek: 6 x d; sabit: 4 x d. Garantili ömür tablosu: 5-10 milyon çift harekete bağlı olarak -15/+70 °C'de 7,5-9,5 x d
İletken / Damar İzolasyonu	Çok ince telli, yüksek esnekliğe sahip çıplak bakır iletkenler; damar izolasyonu: mekanik olarak yüksek kaliteli TPE karışımı; renk kodu DIN 47100'e göre
Kablo Tipi	Enkoder Sinyal Ara — Twisted-pair ekranlı

Çevresel

Çevresel — Artırımlı Sinyal Ara Kablosu — SM06–SM08 Motorlar
Sıcaklık Aralığı (Hareketli)	e-zincir, doğrusal: -25 °C ile +80 °C arası; esnek: -40 °C ile +80 °C arası (DIN EN 60811-504'e göre)
Sıcaklık Aralığı (Sabit Montaj)	-50 °C ile +80 °C arası (DIN EN 50305'e göre)
Yağ Dayanımı	DIN EN 50363-10-2'ye göre yağa dayanıklı, yağ dayanımı Sınıf 3 ("neredeyse sınırsız yağ dayanımı"); soğutma sıvısına dayanıklı; NEK 606'ya göre MUD dayanımlı (2016 sürümü)

Koruma

Koruma — Artırımlı Sinyal Ara Kablosu — SM06–SM08 Motorlar
Alev Geciktiricilik	IEC 60332-1-2'ye göre alev geciktirici; FT2 / yatay alev testi
Ekranlama	Evet - genel ekran: kalaylı bakır tellerden bükülmeye son derece dayanıklı örgü, doğrusal kaplama yaklaşık %70, optik yaklaşık %90; damarlar çift olarak bükülü

Fonksiyonlar

Fonksiyonlar — Artırımlı Sinyal Ara Kablosu — SM06–SM08 Motorlar
Öne Çıkan Fonksiyonlar	Incremental

Sertifikasyon

Sertifikasyon — Artırımlı Sinyal Ara Kablosu — SM06–SM08 Motorlar
Diğer Onaylar / Uygunluk	CE (2014/35/EU'ya göre), DNV Tip Onay Sertifikası TAE00003X3 (04/2025 baskısı), NFPA 79-2018 bölüm 12.9, RoHS-II/RoHS-III (2011/65/EC, kurşunsuz), REACH (EC No. 1907/2006), temiz oda ISO Sınıf 1 (kılıf malzemesi IPA tarafından DIN EN ISO 14644-1'e göre test edildi), UL doğrulamalı garanti sertifikası No. V293650
Halojensiz	Evet, DIN EN 60754'e göre; ayrıca PVC ve PTFE içermez
Silikonsuz	Evet - boya ıslanmasını bozan silikon içermez (PV 3.10.7'ye göre, 1992 sürümü)
UL/CSA Onayları	cRUus AWM (UL file E310776), AWM Style 20549, AWM I A/B 80 C 300 V FT2
CE	Evet
RoHS	Evet
UL	Evet

Özellikler: Incremental

Veriler SMB TECHNICS ürün kataloğu, kullanım kılavuzları ve doğrulanmış ürün kayıtlarından alınmıştır. Bağlayıcı değerler için lütfen teklif aşamasında teyit alınız.
