Servo Motor · SM08 Flanş Ailesi

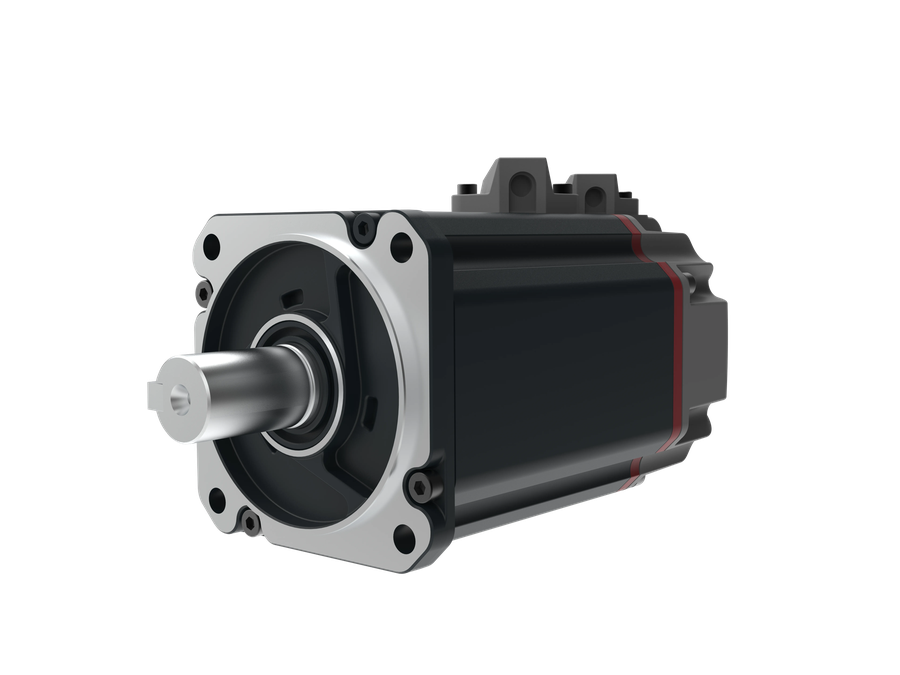

SM08 1 kW 220 V AC Servo Motor (80 Gövde) — Artırımlı Enkoder (13 bit)

Kod: SM08-DIN13-100B0 Aktif

23 teknik veri 4 doküman 12 seri modeli
Teklif İste
Alternatifleri karşılaştırın Aynı serideki modelleri seçim kılavuzunda yan yana görün, sepete ekleyin.
SM08 1 kW 220 V AC Servo Motor (80 Gövde) — Artırımlı Enkoder (13 bit) — SM08-DIN13-100B0
SM08 Flanş Ailesi

Aynı serideki modeller

Seri sayfasını aç
SM08-DIN13-075B0 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm SM08-DIN13-075B1 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm SM08-DBS17-075B0 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm SM08-DBS17-075B1 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm SM08-DBM16S17-075B0 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm SM08-DBM16S17-075B1 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm Seçili SM08-DIN13-100B0 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm SM08-DIN13-100B1 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm SM08-DBS17-100B0 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm SM08-DBS17-100B1 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm SM08-DBM16S17-100B0 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm SM08-DBM16S17-100B1 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm
SM08-DIN13-100B0

Teknik veriler

23 özellik · 7 başlık

Genel

1
Genel — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — Artırımlı Enkoder (13 bit)
Fren Kodlaması B0 = Frensiz | B1 = Frenli (elektromanyetik fren)

Elektriksel

11
Elektriksel — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — Artırımlı Enkoder (13 bit)
Nominal Güç 1 kW
Besleme Gerilimi 220 VAC
Nominal / Sürekli Akım 7 A
Pik Akım 21 A
DC Bara Gerilimi 310 V
Fren Besleme Gerilimi 24 ±10% V DC
Nominal Tork 3.18 Nm
Nominal Hız 3000 RPM
Maksimum Tork 8.61 Nm
Maksimum Hız 5000 RPM
Statik Tork (Minimum, Fren) 9 ±5% Nm

Enkoder

2
Enkoder — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — Artırımlı Enkoder (13 bit)
Enkoder 13-bit Artırımlı (Incremental)
Enkoder Tipi Artımsal (Incremental) Enkoder, 13 bit

Mekanik

4
Mekanik — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — Artırımlı Enkoder (13 bit)
Flanş / Gövde 080 mm
Flanş / Gövde Ölçüsü 80 mm
Atalet Momenti (Frensiz) 1.383 Kg.cm2
Ağırlık (Frensiz) 3.4 kg

Koruma

2
Koruma — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — Artırımlı Enkoder (13 bit)
Koruma Sınıfı IP65
İzolasyon Sınıfı H Sınıfı

Fonksiyonlar

1
Fonksiyonlar — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — Artırımlı Enkoder (13 bit)
Elektromanyetik Fren Hayır

Sertifikasyon

2
Sertifikasyon — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — Artırımlı Enkoder (13 bit)
CE Evet
RoHS Evet

Veriler SMB TECHNICS ürün kataloğu, kullanım kılavuzları ve doğrulanmış ürün kayıtlarından alınmıştır. Bağlayıcı değerler için lütfen teklif aşamasında teyit alınız.

Sipariş ve mühendislik desteği

SM08-DIN13-100B0

Varyant, uyumluluk ve teslimat ayrıntılarını uygulamanızla birlikte doğrulayın.

Teklif İste

Dokümanlar

Uygulama alanları

Bu serinin çalıştığı makineler

Tüm sektörler
Gıda & İçecek Hijyenik tasarım, doğru dozaj ve yüksek çevrim güvenilirliği. Güneş Takip Sistemleri Gün boyu yavaş, güçlü ve güvenilir takip; fırtınada güvenli konum. Abkant Pres ve Büküm Makineleri Dayama (backgauge) eksenlerinde hassas ve hızlı konumlama. Kartezyen Robotlar ve Portal Sistemler X, Y ve Z eksenlerinde hızlı, tekrarlanabilir al-bırak ve besleme. Robotik Hareketin robot kolunun içine sığması gerektiğinde kompaktlık kadar hassasiyet. Tekstil Değişen hat hızında gerginlik, besleme ve sarımı senkron tutun. Takım Tezgahları Kesme hızında kontur doğruluğu için senkronize çok eksenli kontrol. Ambalaj İstasyonları mekanik hat mili yerine elektronik olarak faz-kilitli tutun.
