Servo Sürücüler Ürün serisi

SD-LP Serisi

220 V AC tek/üç faz beslemeli, 400 W–1,5 kW aralığında Modbus, CANopen ve EtherCAT seçenekli kompakt servo sürücü ailesi.

Bu seride ürün seç Modelleri karşılaştır Projeyi görüş

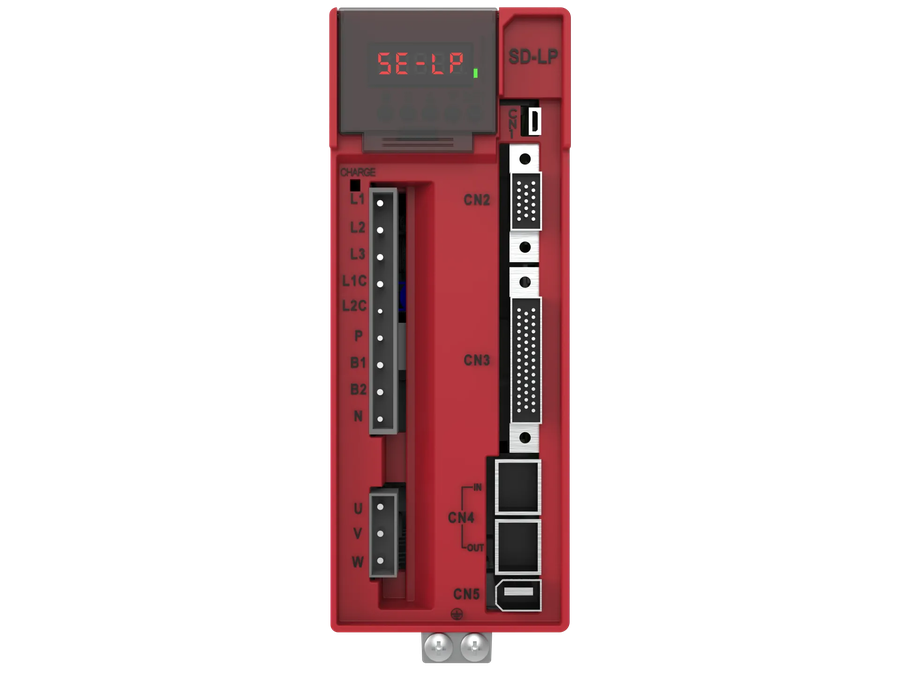

SD-LP Serisi — Serideki gerçek ürün kaydından temsilî görünüm

Güç: 4 seçenek
Besleme Gerilimi: 220 VAC
Nominal Akım: 4 seçenek
Haberleşme: Modbus RTU · CANopen · EtherCAT
Geri Besleme Girişi: 1 seçenek

Seri genel bakışı

Seriyi tanımlayan veriler

Modelden modele değişen

Elektriksel Elektriksel Frekans: 0-166.7 Hz0-250 Hz
Elektriksel Frenleme Direnci (dahili / harici maks.): 40W (60W)40W (100W)
Elektriksel Giriş Akımı (1Ø): 4.4 A7.0 A9.7 A13.5 A
Elektriksel Giriş Akımı (3Ø): 2.2 A3.8 A4.9 A6.7 A
Elektriksel Nominal / Sürekli Akım: 2.6 Arms (continuous)5.1 Arms (continuous)7.3 Arms (continuous)8.3 Arms (continuous)
Elektriksel Nominal Güç: 400 W750 W1 kW1.5 kW
Elektriksel Pik Akım: 7.8 Arms (max)15.3 Arms (max)21.9 Arms (max)24.9 Arms (max)
Haberleşme Desteklenen Protokol (Protokol/Kapalı Döngü Matrisi): CANopen (native, DS402); Modbus RTU opsiyonel; Kapalı Döngü destekliEtherCAT (native, CiA 402); Kapalı Döngü destekliModbus RTU (RS-485/RS-232, native); Kapalı Döngü (DS402) destekli
Haberleşme Haberleşme: CANopenEtherCATModbus RTU
Mekanik Ağırlık: 1.5 kg1.6 kg
Fonksiyonlar Öne Çıkan Fonksiyonlar: CANopen, 8 DI / 5 DO / 2 AI / 1 AOEtherCATModbus, 8 DI / 5 DO / 2 AI / 1 AO

Modelleri karşılaştır

Seride ortak

Genel Güç Aralığı: 400W - 1500W
Genel Soğutma: DC Fan
Elektriksel Aşırı Yük Kapasitesi: %300 (5 saniye)
Elektriksel Besleme Gerilimi: 220 VAC
Elektriksel DC Giriş Opsiyonu (P-N): 265-340 Vdc
Elektriksel Faz: 1PH/3PH
Elektriksel Kontrol Besleme Gerilimi (L1C/L2C): 200-230 Vac 1Ø, 50/60 Hz
Elektriksel Çıkış Gerilimi: 0 - 110 VRms
Kontrol Hız Kontrolü: Analog (±10V) / Dahili Hız Komutu; Oran 1:5000 rpm; Hassasiyet <%0.1
Kontrol Kontrol Modları: Konum (harici darbe ve dahili), hız (analog ve dahili), tork (analog ve dahili) - toplam 6 mod
Kontrol Pozisyon Kontrolü: Puls & Yön / AB Modu; Line Driver 500 Kbps, Open Collector 250 Kbps; Elektronik Dişli Oranı destekli
Kontrol Tork Kontrolü: Analog (±10V) / Dahili Tork Komutu; Tork Sınırlama desteği
Haberleşme EtherCAT ESI - Product Code: 0x20200615
Haberleşme EtherCAT ESI - Vendor ID: 0x0B14 (AKIMMETAL)
Haberleşme Kontrol Profili: CiA 402 / DS402 (Hız, Pozisyon, Tork)
Haberleşme Modbus RTU Bağlantısı: RS-485 / RS-232, CN5 Seri Port
Haberleşme USB Bağlantısı: CN1, SMB Motion GUI ile parametre ayarı/izleme
Enkoder Enkoder Arayüzü: 17/21 bit BiSS Mutlak & 13 bit Artımsal, CN2 20-Pin
Enkoder Enkoder Besleme Gerilimi: 4.75 - 5 VDC
Enkoder Enkoder Girişi: 17/21 bit BiSS mutlak ve 13 bit artımlı enkoderler
Enkoder Maks. Enkoder Elektriksel Frekans: >200 kHz
Giriş / Çıkış Dijital Giriş: 8
Giriş / Çıkış Dijital Çıkış: 5
Mekanik Boyutlar 8/12: 175 x 65 x 170 mm
Çevresel Çalışma Sıcaklığı: 0 ~ +55 °C (operating)
Koruma 1500W Tek Faz Kullanım Şartı: Uk=%4, 16Arms hat reaktörü gereklidir
Koruma Dijital I/O: 8 DI / 5 DO / 2 AI / 1 AO
Koruma Koruma Sınıfı: IP20 (drive; must be panel-mounted)
Koruma Yerleşik Korumalar: Aşırı Akım, Aşırı/Düşük Gerilim, Aşırı Yük, Aşırı Hız, IPM/Ortam Sıcaklığı, Enkoder/Fan/Fren Hatası, Faz Kaybı, EEPROM Hatası, Acil Durdurma, WDT (16 alarm kodu: AL001-AL016)
Fonksiyonlar STO: Hayır
Sertifikasyon CE: Evet
Sertifikasyon RoHS: Evet
Sertifikasyon UL: Hayır

N/M rozetli satırlar yalnızca rozetteki model sayısında kayıtlıdır; diğer modeller o özelliği yayımlamaz.

Tek gövde, üç haberleşme

Modbus RTU, CANopen ve EtherCAT varyantları aynı 175 x 65 x 170 mm gövdeyi, aynı 8 DI / 5 DO / 2 AI / 1 AO giriş-çıkış setini ve aynı 400 W - 1,5 kW güç aralığını paylaşır. Kontrolcü değiştiğinde pano yerleşimi ve kablolama olduğu gibi kalır.

Altı kontrol modu, tek sürücü

Konum (harici pals ve dahili), hız (analog ve dahili) ve tork (analog ve dahili) modlarının altısı da aynı sürücüde. Torkla referanslayıp konumla çalışan bir makine ikinci bir sürücü gerektirmez.

Mutlak ve artırımlı enkoder aynı arayüzde

17/21-bit BiSS mutlak ve 13-bit artırımlı enkoderler aynı sürücü girişine bağlanır. Artırımlı enkoderli bir makineyi yenilerken mutlak enkodere geçiş sürücü değişimi gerektirmez.

Katalogda kayıtlı özellikler Modbus8 DI / 5 DO / 2 AI / 1 AOCANopenEtherCAT

İlgili teknoloji notları EtherCAT CANopen Modbus RTU

Kesin sipariş kodları

Modeller ve parametreler

Güç Besleme Gerilimi Nominal Akım Haberleşme Geri Besleme Girişi

12 model

SD-LP-04-D1-M

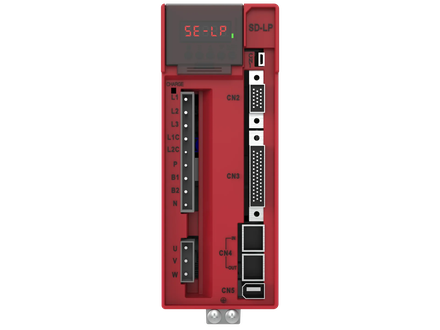

SD-LP 400 W Tek/Üç Faz 220 V AC Modbus Servo Sürücü

Güç: 400 W
Besleme Gerilimi: 220 VAC
Nominal Akım: 2.6 Arms (continuous)
Haberleşme: Modbus RTU
Geri Besleme Girişi: 17/21 bit BiSS mutlak ve 13 bit artırımlı enkoder

Ürün kaydını aç

SD-LP-07-D1-M

SD-LP 750 W Tek/Üç Faz 220 V AC Modbus Servo Sürücü

Güç: 750 W
Besleme Gerilimi: 220 VAC
Nominal Akım: 5.1 Arms (continuous)
Haberleşme: Modbus RTU
Geri Besleme Girişi: 17/21 bit BiSS mutlak ve 13 bit artırımlı enkoder

Ürün kaydını aç

SD-LP-10-D1-M

SD-LP 1 kW Tek/Üç Faz 220 V AC Modbus Servo Sürücü

Güç: 1 kW
Besleme Gerilimi: 220 VAC
Nominal Akım: 7.3 Arms (continuous)
Haberleşme: Modbus RTU
Geri Besleme Girişi: 17/21 bit BiSS mutlak ve 13 bit artırımlı enkoder

Ürün kaydını aç

SD-LP-15-D1-M

SD-LP 1,5 kW Tek/Üç Faz 220 V AC Modbus Servo Sürücü

Güç: 1.5 kW
Besleme Gerilimi: 220 VAC
Nominal Akım: 8.3 Arms (continuous)
Haberleşme: Modbus RTU
Geri Besleme Girişi: 17/21 bit BiSS mutlak ve 13 bit artırımlı enkoder

Ürün kaydını aç

SD-LP-04-D1-C

SD-LP 400 W Tek/Üç Faz 220 V AC CANopen Servo Sürücü

Güç: 400 W
Besleme Gerilimi: 220 VAC
Nominal Akım: 2.6 Arms (continuous)
Haberleşme: CANopen
Geri Besleme Girişi: 17/21 bit BiSS mutlak ve 13 bit artırımlı enkoder

Ürün kaydını aç

SD-LP-07-D1-C

SD-LP 750 W Tek/Üç Faz 220 V AC CANopen Servo Sürücü

Güç: 750 W
Besleme Gerilimi: 220 VAC
Nominal Akım: 5.1 Arms (continuous)
Haberleşme: CANopen
Geri Besleme Girişi: 17/21 bit BiSS mutlak ve 13 bit artırımlı enkoder

Ürün kaydını aç

SD-LP-10-D1-C

SD-LP 1 kW Tek/Üç Faz 220 V AC CANopen Servo Sürücü

Güç: 1 kW
Besleme Gerilimi: 220 VAC
Nominal Akım: 7.3 Arms (continuous)
Haberleşme: CANopen
Geri Besleme Girişi: 17/21 bit BiSS mutlak ve 13 bit artırımlı enkoder

Ürün kaydını aç

SD-LP-15-D1-C

SD-LP 1,5 kW Tek/Üç Faz 220 V AC CANopen Servo Sürücü

Güç: 1.5 kW
Besleme Gerilimi: 220 VAC
Nominal Akım: 8.3 Arms (continuous)
Haberleşme: CANopen
Geri Besleme Girişi: 17/21 bit BiSS mutlak ve 13 bit artırımlı enkoder

Ürün kaydını aç

SD-LP-04-D1-E

SD-LP 400 W Tek/Üç Faz 220 V AC EtherCAT Servo Sürücü

Güç: 400 W
Besleme Gerilimi: 220 VAC
Nominal Akım: 2.6 Arms (continuous)
Haberleşme: EtherCAT
Geri Besleme Girişi: 17/21 bit BiSS mutlak ve 13 bit artırımlı enkoder

Ürün kaydını aç

SD-LP-07-D1-E

SD-LP 750 W Tek/Üç Faz 220 V AC EtherCAT Servo Sürücü

Güç: 750 W
Besleme Gerilimi: 220 VAC
Nominal Akım: 5.1 Arms (continuous)
Haberleşme: EtherCAT
Geri Besleme Girişi: 17/21 bit BiSS mutlak ve 13 bit artırımlı enkoder

Ürün kaydını aç

SD-LP-10-D1-E

SD-LP 1 kW Tek/Üç Faz 220 V AC EtherCAT Servo Sürücü

Güç: 1 kW
Besleme Gerilimi: 220 VAC
Nominal Akım: 7.3 Arms (continuous)
Haberleşme: EtherCAT
Geri Besleme Girişi: 17/21 bit BiSS mutlak ve 13 bit artırımlı enkoder

Ürün kaydını aç

SD-LP-15-D1-E

SD-LP 1,5 kW Tek/Üç Faz 220 V AC EtherCAT Servo Sürücü

Güç: 1.5 kW
Besleme Gerilimi: 220 VAC
Nominal Akım: 8.3 Arms (continuous)
Haberleşme: EtherCAT
Geri Besleme Girişi: 17/21 bit BiSS mutlak ve 13 bit artırımlı enkoder

Ürün kaydını aç

Sipariş kodu	Güç	Besleme Fazı	Besleme Gerilimi	Nominal Akım	Tepe Akım	Haberleşme
SD-LP-04-D1-M	400 W	1PH/3PH	220 VAC	2.6 Arms (continuous)	7.8 Arms (max)	Modbus RTU
SD-LP-07-D1-M	750 W	1PH/3PH	220 VAC	5.1 Arms (continuous)	15.3 Arms (max)	Modbus RTU
SD-LP-10-D1-M	1 kW	1PH/3PH	220 VAC	7.3 Arms (continuous)	21.9 Arms (max)	Modbus RTU
SD-LP-15-D1-M	1.5 kW	1PH/3PH	220 VAC	8.3 Arms (continuous)	24.9 Arms (max)	Modbus RTU
SD-LP-04-D1-C	400 W	1PH/3PH	220 VAC	2.6 Arms (continuous)	7.8 Arms (max)	CANopen
SD-LP-07-D1-C	750 W	1PH/3PH	220 VAC	5.1 Arms (continuous)	15.3 Arms (max)	CANopen
SD-LP-10-D1-C	1 kW	1PH/3PH	220 VAC	7.3 Arms (continuous)	21.9 Arms (max)	CANopen
SD-LP-15-D1-C	1.5 kW	1PH/3PH	220 VAC	8.3 Arms (continuous)	24.9 Arms (max)	CANopen
SD-LP-04-D1-E	400 W	1PH/3PH	220 VAC	2.6 Arms (continuous)	7.8 Arms (max)	EtherCAT
SD-LP-07-D1-E	750 W	1PH/3PH	220 VAC	5.1 Arms (continuous)	15.3 Arms (max)	EtherCAT
SD-LP-10-D1-E	1 kW	1PH/3PH	220 VAC	7.3 Arms (continuous)	21.9 Arms (max)	EtherCAT
SD-LP-15-D1-E	1.5 kW	1PH/3PH	220 VAC	8.3 Arms (continuous)	24.9 Arms (max)	EtherCAT

Uygulama alanları

Bu serinin çalıştığı makineler

Tüm sektörler

Elektronik Montaj Kısa, sık ve hızlı hareketlerde milisaniyelik oturma. Anten ve Uydu Konumlama Rüzgâr yüküne karşı hassas azimut ve elevasyon takibi. Güneş Takip Sistemleri Gün boyu yavaş, güçlü ve güvenilir takip; fırtınada güvenli konum. Tarım ve Gıda İşleme Makineleri Ekim, sınıflandırma ve besleme sistemlerinde dayanıklı hareket. Geri Dönüşüm Makineleri Kırıcı, parçalayıcı, ayırma ve balyalama hatlarında dayanıklı, verimli tahrik. Ambalaj İstasyonları mekanik hat mili yerine elektronik olarak faz-kilitli tutun. Robotik Hareketin robot kolunun içine sığması gerektiğinde kompaktlık kadar hassasiyet. Gıda & İçecek Hijyenik tasarım, doğru dozaj ve yüksek çevrim güvenilirliği.

Yalnızca listelenen ürünler için geçerli

Seri geneli SD-LP Series · TR · 8.0 · 2021-03-23

İndir

EDS / ESI

SD-LP EtherCAT ESI Dosyası

Seri geneli SD-LP Series · V1.09

EtherCAT (-E) varyantları / EtherCAT (-E) variants

İndir

Bu seri uygulamanıza uygun mu?

Güç, hareket profili, haberleşme ve mekanik gereksinimleri birlikte değerlendirelim.

Mühendislik ekibiyle görüşün

Ürün Seçimini Başlat Filtrele, karşılaştır, sepete ekle
