Servo Sürücü
· SD-LP Serisi
Alternatifleri karşılaştırın
Aynı serideki modelleri seçim kılavuzunda yan yana görün, sepete ekleyin.

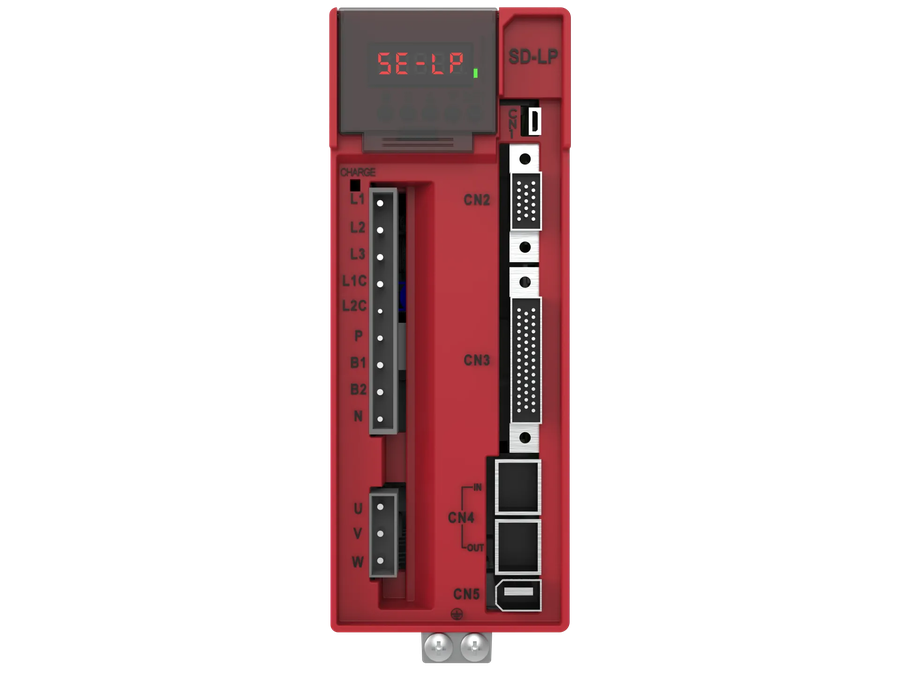

SD-LP 1 kW Tek/Üç Faz 220 V AC CANopen Servo Sürücü
Kod: SD-LP-10-D1-C Aktif
44 teknik veri
5 doküman
12 seri modeli
SD-LP Serisi
Seri sayfasını aç
Aynı serideki modeller
SD-LP-04-D1-M
Güç: 400 W
Besleme Gerilimi: 220 VAC
Nominal Akım: 2.6 Arms (continuous)
SD-LP-07-D1-M
Güç: 750 W
Besleme Gerilimi: 220 VAC
Nominal Akım: 5.1 Arms (continuous)
SD-LP-10-D1-M
Güç: 1 kW
Besleme Gerilimi: 220 VAC
Nominal Akım: 7.3 Arms (continuous)
SD-LP-15-D1-M
Güç: 1.5 kW
Besleme Gerilimi: 220 VAC
Nominal Akım: 8.3 Arms (continuous)
SD-LP-04-D1-C
Güç: 400 W
Besleme Gerilimi: 220 VAC
Nominal Akım: 2.6 Arms (continuous)
SD-LP-07-D1-C
Güç: 750 W
Besleme Gerilimi: 220 VAC
Nominal Akım: 5.1 Arms (continuous)
Seçili
SD-LP-10-D1-C
Güç: 1 kW
Besleme Gerilimi: 220 VAC
Nominal Akım: 7.3 Arms (continuous)
SD-LP-15-D1-C
Güç: 1.5 kW
Besleme Gerilimi: 220 VAC
Nominal Akım: 8.3 Arms (continuous)
SD-LP-04-D1-E
Güç: 400 W
Besleme Gerilimi: 220 VAC
Nominal Akım: 2.6 Arms (continuous)
SD-LP-07-D1-E
Güç: 750 W
Besleme Gerilimi: 220 VAC
Nominal Akım: 5.1 Arms (continuous)
SD-LP-10-D1-E
Güç: 1 kW
Besleme Gerilimi: 220 VAC
Nominal Akım: 7.3 Arms (continuous)
SD-LP-15-D1-E
Güç: 1.5 kW
Besleme Gerilimi: 220 VAC
Nominal Akım: 8.3 Arms (continuous)
Elektriksel
13| Nominal Güç | 1 kW |
|---|---|
| Besleme Gerilimi | 220 VAC |
| Nominal / Sürekli Akım | 7.3 Arms (continuous) |
| Pik Akım | 21.9 Arms (max) |
| Faz | 1PH/3PH |
| Kontrol Besleme Gerilimi (L1C/L2C) | 200-230 Vac 1Ø, 50/60 Hz |
| Çıkış Gerilimi | 0 - 110 VRms |
| Aşırı Yük Kapasitesi | %300 (5 saniye) |
| DC Giriş Opsiyonu (P-N) | 265-340 Vdc |
| Giriş Akımı (3Ø) | 4.9 A |
| Giriş Akımı (1Ø) | 9.7 A |
| Elektriksel Frekans | 0-166.7 Hz |
| Frenleme Direnci (dahili / harici maks.) | 40W (100W) |
Kontrol
4| Kontrol Modları | Konum (harici darbe ve dahili), hız (analog ve dahili), tork (analog ve dahili) - toplam 6 mod |
|---|---|
| Pozisyon Kontrolü | Puls & Yön / AB Modu; Line Driver 500 Kbps, Open Collector 250 Kbps; Elektronik Dişli Oranı destekli |
| Hız Kontrolü | Analog (±10V) / Dahili Hız Komutu; Oran 1:5000 rpm; Hassasiyet <%0.1 |
| Tork Kontrolü | Analog (±10V) / Dahili Tork Komutu; Tork Sınırlama desteği |
Haberleşme
7| Haberleşme |
CANopen
|
|---|---|
| Kontrol Profili | CiA 402 / DS402 (Hız, Pozisyon, Tork) |
| EtherCAT ESI - Vendor ID | 0x0B14 (AKIMMETAL) |
| EtherCAT ESI - Product Code | 0x20200615 |
| Modbus RTU Bağlantısı | RS-485 / RS-232, CN5 Seri Port |
| USB Bağlantısı | CN1, SMB Motion GUI ile parametre ayarı/izleme |
| Desteklenen Protokol (Protokol/Kapalı Döngü Matrisi) |
CANopen (native, DS402); Modbus RTU opsiyonel; Kapalı Döngü destekli
|
Enkoder
4| Enkoder Girişi | 17/21 bit BiSS mutlak ve 13 bit artımlı enkoderler |
|---|---|
| Enkoder Arayüzü | 17/21 bit BiSS Mutlak & 13 bit Artımsal, CN2 20-Pin |
| Enkoder Besleme Gerilimi | 4.75 - 5 VDC |
| Maks. Enkoder Elektriksel Frekans | >200 kHz |
Giriş / Çıkış
2| Dijital Giriş | 8 |
|---|---|
| Dijital Çıkış | 5 |
Mekanik
2| Boyutlar | 175 x 65 x 170 mm |
|---|---|
| Ağırlık | 1.6 kg |
Çevresel
1| Çalışma Sıcaklığı | 0 ~ +55 °C (operating) |
|---|
Koruma
4| Koruma Sınıfı | IP20 (drive; must be panel-mounted) |
|---|---|
| Dijital I/O | 8 DI / 5 DO / 2 AI / 1 AO |
| Yerleşik Korumalar | Aşırı Akım, Aşırı/Düşük Gerilim, Aşırı Yük, Aşırı Hız, IPM/Ortam Sıcaklığı, Enkoder/Fan/Fren Hatası, Faz Kaybı, EEPROM Hatası, Acil Durdurma, WDT (16 alarm kodu: AL001-AL016) |
| 1500W Tek Faz Kullanım Şartı | Uk=%4, 16Arms hat reaktörü gereklidir |
Fonksiyonlar
2| STO | Hayır |
|---|---|
| Öne Çıkan Fonksiyonlar |
CANopen, 8 DI / 5 DO / 2 AI / 1 AO
|
Sertifikasyon
3| CE | Evet |
|---|---|
| RoHS | Evet |
| UL | Hayır |
Özellikler:
CANopen8 DI / 5 DO / 2 AI / 1 AO
Veriler SMB TECHNICS ürün kataloğu, kullanım kılavuzları ve doğrulanmış ürün kayıtlarından alınmıştır. Bağlayıcı değerler için lütfen teklif aşamasında teyit alınız.
