Servo Motorlar Ürün serisi

SM10 Flanş Ailesi

100 mm gövdeli servo motorlar; 220/380 V AC, 1–3 kW, BiSS ve artırımlı enkoder seçenekleri.

Bu seride ürün seç Modelleri karşılaştır Projeyi görüş

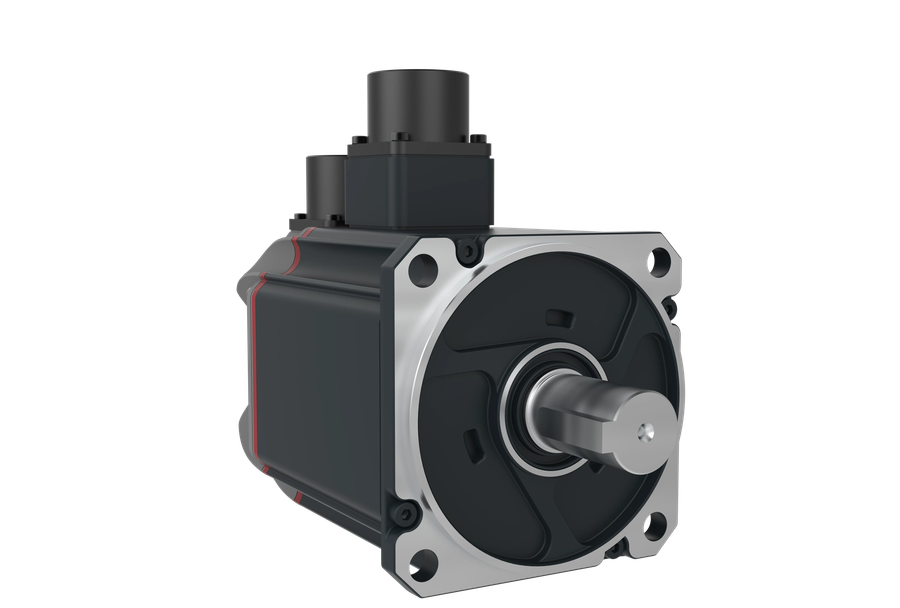

SM10 Flanş Ailesi
Serideki gerçek ürün kaydından temsilî görünüm
Güç
1 kW · 2 kW · 3 kW
Nominal Tork
3.18 Nm · 6.37 Nm · 9.55 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC · 380 VAC
Enkoder
3 seçenek
Flanş
100 mm
Seri genel bakışı

Seriyi tanımlayan veriler

Modelden modele değişen

11
Elektriksel Besleme Gerilimi
220 VAC380 VAC
Elektriksel Nominal / Sürekli Akım 11/12
6 A9.5 A
Elektriksel Nominal Güç
1 kW2 kW3 kW
Elektriksel Pik Akım 11/12
18 A28.5 A
Performans Maksimum Tork 9/12
9.5 Nm16.5 Nm
Performans Nominal Tork 10/12
3.18 Nm6.37 Nm9.55 Nm
Enkoder Enkoder
13-bit Artırımlı (Incremental)17 bit BiSS tek tur (mutlak)17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Enkoder Enkoder Tipi 10/12
Absolute BiSS-C Enkoder, Single-Turn 17 bit + Multi-Turn 16 bitArtımsal (Incremental) Enkoder, 13 bitBiSS-C Mutlak Enkoder, Single-Turn 17 bit
Koruma Koruma Sınıfı
IP65IP65*
Koruma İzolasyon Sınıfı
F Sınıfı (155 °C)H Sınıfı
Fonksiyonlar Elektromanyetik Fren
EvetHayır
Modelleri karşılaştır

Seride ortak

9
Genel Fren Kodlaması
B0 = Frensiz | B1 = Frenli (elektromanyetik fren)
Elektriksel DC Bara Gerilimi 10/12
310 V
Elektriksel Fren Besleme Gerilimi
24 ±10% V DC
Performans Maksimum Hız 9/12
5000 rpm
Performans Nominal Hız 10/12
3000 rpm
Mekanik Flanş / Gövde Ölçüsü
100 mm
Fonksiyonlar Öne Çıkan Fonksiyonlar 8/12
BiSS
Sertifikasyon CE
Evet
Sertifikasyon RoHS
Evet

N/M rozetli satırlar yalnızca rozetteki model sayısında kayıtlıdır; diğer modeller o özelliği yayımlamaz.

100 mm gövdede 220 V ve 380 V

1 kW, 2 kW ve 3 kW kademeleri hem 220 V AC hem 380 V AC besleme sınıfında. Aynı mekanik arayüz, panonun besleme sınıfına göre seçilebilir.

Gövde IP65, mil IP54

Koruma sınıfı gövde ve mil için ayrı yayımlanır: IP65 gövde, IP54 mil. Yıkama yapılan bir hatta mil tarafının ayrı sızdırmazlık gerektirdiği tasarım aşamasında bilinir.

Katalogda kayıtlı özellikler BiSS
Kesin sipariş kodları

Modeller ve parametreler

12 model

SM10 1 kW 220 V AC Servo Motor (100 Gövde) — Artırımlı Enkoder (13 bit)

SM10-DIN13-100B0

SM10 1 kW 220 V AC Servo Motor (100 Gövde) — Artırımlı Enkoder (13 bit)

Güç
1 kW
Nominal Tork
3.18 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
13-bit Artırımlı (Incremental)
Ürün kaydını aç
SM10 1 kW 220 V AC Servo Motor (100 Gövde) — Artırımlı Enkoder (13 bit), Frenli

SM10-DIN13-100B1

SM10 1 kW 220 V AC Servo Motor (100 Gövde) — Artırımlı Enkoder (13 bit), Frenli

Güç
1 kW
Nominal Tork
3.18 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
13-bit Artırımlı (Incremental)
Ürün kaydını aç
SM10 1 kW 220 V AC Servo Motor (100 Gövde) — BiSS Enkoder (17 bit ST)

SM10-DBS17-100B0

SM10 1 kW 220 V AC Servo Motor (100 Gövde) — BiSS Enkoder (17 bit ST)

Güç
1 kW
Nominal Tork
3.18 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit BiSS tek tur (mutlak)
Ürün kaydını aç
SM10 1 kW 220 V AC Servo Motor (100 Gövde) — BiSS Enkoder (17 bit ST), Frenli

SM10-DBS17-100B1

SM10 1 kW 220 V AC Servo Motor (100 Gövde) — BiSS Enkoder (17 bit ST), Frenli

Güç
1 kW
Nominal Tork
3.18 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit BiSS tek tur (mutlak)
Ürün kaydını aç
SM10 1 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)

SM10-DBM16S17-100B0

SM10 1 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)

Güç
1 kW
Nominal Tork
3.18 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Ürün kaydını aç
SM10 1 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT), Frenli

SM10-DBM16S17-100B1

SM10 1 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT), Frenli

Güç
1 kW
Nominal Tork
3.18 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Ürün kaydını aç
SM10 2 kW 220 V AC Servo Motor (100 Gövde) — Artırımlı Enkoder (13 bit)

SM10-DIN13-200B0

SM10 2 kW 220 V AC Servo Motor (100 Gövde) — Artırımlı Enkoder (13 bit)

Güç
2 kW
Nominal Tork
6.37 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
13-bit Artırımlı (Incremental)
Ürün kaydını aç
SM10 2 kW 220 V AC Servo Motor (100 Gövde) — Artırımlı Enkoder (13 bit), Frenli

SM10-DIN13-200B1

SM10 2 kW 220 V AC Servo Motor (100 Gövde) — Artırımlı Enkoder (13 bit), Frenli

Güç
2 kW
Nominal Tork
6.37 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
13-bit Artırımlı (Incremental)
Ürün kaydını aç
SM10 2 kW 220 V AC Servo Motor (100 Gövde) — BiSS Enkoder (17 bit ST)

SM10-DBS17-200B0

SM10 2 kW 220 V AC Servo Motor (100 Gövde) — BiSS Enkoder (17 bit ST)

Güç
2 kW
Nominal Tork
6.37 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit BiSS tek tur (mutlak)
Ürün kaydını aç
SM10 2 kW 220 V AC Servo Motor (100 Gövde) — BiSS Enkoder (17 bit ST), Frenli

SM10-DBS17-200B1

SM10 2 kW 220 V AC Servo Motor (100 Gövde) — BiSS Enkoder (17 bit ST), Frenli

Güç
2 kW
Nominal Tork
6.37 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit BiSS tek tur (mutlak)
Ürün kaydını aç
SM10 2 kW 380 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT), Frenli

SM10-HBM16S17-200B1

SM10 2 kW 380 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT), Frenli

Güç
2 kW
Nominal Tork
6.37 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
380 VAC
Enkoder
17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Ürün kaydını aç
SM10 3 kW 380 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT), Frenli

SM10-HBM16S17-300B1

SM10 3 kW 380 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT), Frenli

Güç
3 kW
Nominal Tork
9.55 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
380 VAC
Enkoder
17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Ürün kaydını aç
Uygulama alanları

Bu serinin çalıştığı makineler

Tüm sektörler
Takım Tezgahları Kesme hızında kontur doğruluğu için senkronize çok eksenli kontrol. Baskı & Konvertasyon Ünite başına register doğruluğu ve kararlı web gerginliği. Güneş Takip Sistemleri Gün boyu yavaş, güçlü ve güvenilir takip; fırtınada güvenli konum. Kaynak Otomasyonu Pozisyonerler, torç eksenleri ve kaynak hatlarında senkron hareket. Robotik Hareketin robot kolunun içine sığması gerektiğinde kompaktlık kadar hassasiyet. Tekstil Değişen hat hızında gerginlik, besleme ve sarımı senkron tutun. Havacılık ve Kritik Sistemler Deterministik zamanlama, dayanıklı bağlantı ve sertifikalı güvenli durum. Metal Şekillendirme & Pres Programlanabilir strok profili, yüksek tepe torku ve güvenli durma.
Yalnızca listelenen ürünler için geçerli

Seri ve model dokümanları

Her dosyanın hangi ürün kodlarını kapsadığı yanında yazar.

Teknik Föy

Datasheet

Güç sınıfı SM10-DX-200BX · TR

İndir
Katalog / Broşür

Servo Motor & Drive Series — Catalogue (EN)

Aile geneli Servo Motors · EN

İndir
Katalog / Broşür

Servo Motor & Sürücü Ailesi — Katalog (TR)

Aile geneli Servo Motors · TR

İndir
