Servo Motor · SM10 Flanş Ailesi

SM10 1 kW 220 V AC Servo Motor (100 Gövde) — BiSS Enkoder (17 bit ST)

Kod: SM10-DBS17-100B0 Aktif

20 teknik veri 2 doküman 12 seri modeli
Teklif İste
Alternatifleri karşılaştırın Aynı serideki modelleri seçim kılavuzunda yan yana görün, sepete ekleyin.

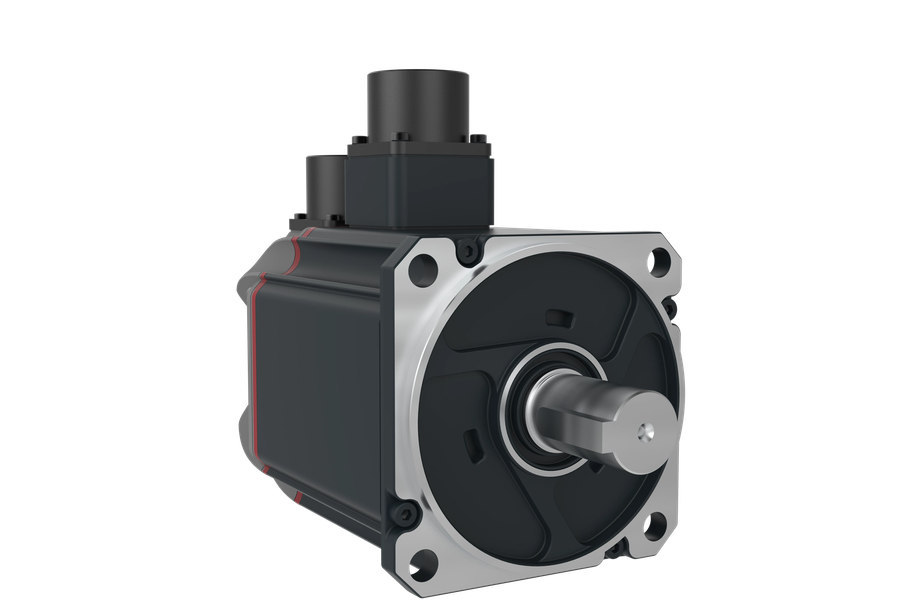

SM10 1 kW 220 V AC Servo Motor (100 Gövde) — BiSS Enkoder (17 bit ST) — SM10-DBS17-100B0
SM10 Flanş Ailesi

Aynı serideki modeller

Seri sayfasını aç
SM10-DIN13-100B0 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm SM10-DIN13-100B1 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm Seçili SM10-DBS17-100B0 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm SM10-DBS17-100B1 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm SM10-DBM16S17-100B0 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm SM10-DBM16S17-100B1 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm SM10-DIN13-200B0 Güç: 2 kW Nominal Tork: 6.37 Nm Nominal Hız: 3000 rpm SM10-DIN13-200B1 Güç: 2 kW Nominal Tork: 6.37 Nm Nominal Hız: 3000 rpm SM10-DBS17-200B0 Güç: 2 kW Nominal Tork: 6.37 Nm Nominal Hız: 3000 rpm SM10-DBS17-200B1 Güç: 2 kW Nominal Tork: 6.37 Nm Nominal Hız: 3000 rpm SM10-HBM16S17-200B1 Güç: 2 kW Nominal Tork: 6.37 Nm Nominal Hız: 3000 rpm SM10-HBM16S17-300B1 Güç: 3 kW Nominal Tork: 9.55 Nm Nominal Hız: 3000 rpm
SM10-DBS17-100B0

Teknik veriler

20 özellik · 8 başlık

Genel

1
Genel — SM10 1 kW 220 V AC Servo Motor (100 Gövde) — BiSS Enkoder (17 bit ST)
Fren Kodlaması B0 = Frensiz | B1 = Frenli (elektromanyetik fren)

Elektriksel

6
Elektriksel — SM10 1 kW 220 V AC Servo Motor (100 Gövde) — BiSS Enkoder (17 bit ST)
Nominal Güç 1 kW
Besleme Gerilimi 220 VAC
Nominal / Sürekli Akım 6 A
Pik Akım 18 A
DC Bara Gerilimi 310 V
Fren Besleme Gerilimi 24 ±10% V DC

Performans

4
Performans — SM10 1 kW 220 V AC Servo Motor (100 Gövde) — BiSS Enkoder (17 bit ST)
Nominal Tork 3.18 Nm
Nominal Hız 3000 rpm
Maksimum Tork 9.5 Nm
Maksimum Hız 5000 rpm

Enkoder

2
Enkoder — SM10 1 kW 220 V AC Servo Motor (100 Gövde) — BiSS Enkoder (17 bit ST)
Enkoder 17 bit BiSS tek tur (mutlak)
Enkoder Tipi BiSS-C Mutlak Enkoder, Single-Turn 17 bit

Mekanik

1
Mekanik — SM10 1 kW 220 V AC Servo Motor (100 Gövde) — BiSS Enkoder (17 bit ST)
Flanş / Gövde Ölçüsü 100 mm

Koruma

2
Koruma — SM10 1 kW 220 V AC Servo Motor (100 Gövde) — BiSS Enkoder (17 bit ST)
Koruma Sınıfı IP65
İzolasyon Sınıfı H Sınıfı

Fonksiyonlar

2
Fonksiyonlar — SM10 1 kW 220 V AC Servo Motor (100 Gövde) — BiSS Enkoder (17 bit ST)
Elektromanyetik Fren Hayır
Öne Çıkan Fonksiyonlar BiSS

Sertifikasyon

2
Sertifikasyon — SM10 1 kW 220 V AC Servo Motor (100 Gövde) — BiSS Enkoder (17 bit ST)
CE Evet
RoHS Evet
Özellikler: BiSS

Veriler SMB TECHNICS ürün kataloğu, kullanım kılavuzları ve doğrulanmış ürün kayıtlarından alınmıştır. Bağlayıcı değerler için lütfen teklif aşamasında teyit alınız.

Sipariş ve mühendislik desteği

SM10-DBS17-100B0

Varyant, uyumluluk ve teslimat ayrıntılarını uygulamanızla birlikte doğrulayın.

Teklif İste

Dokümanlar

Uygulama alanları

Bu serinin çalıştığı makineler

Tüm sektörler
Takım Tezgahları Kesme hızında kontur doğruluğu için senkronize çok eksenli kontrol. Baskı & Konvertasyon Ünite başına register doğruluğu ve kararlı web gerginliği. Güneş Takip Sistemleri Gün boyu yavaş, güçlü ve güvenilir takip; fırtınada güvenli konum. Kaynak Otomasyonu Pozisyonerler, torç eksenleri ve kaynak hatlarında senkron hareket. Robotik Hareketin robot kolunun içine sığması gerektiğinde kompaktlık kadar hassasiyet. Tekstil Değişen hat hızında gerginlik, besleme ve sarımı senkron tutun. Havacılık ve Kritik Sistemler Deterministik zamanlama, dayanıklı bağlantı ve sertifikalı güvenli durum. Metal Şekillendirme & Pres Programlanabilir strok profili, yüksek tepe torku ve güvenli durma.

Uyumlu Aksesuarlar

SMKP0302-M

SMKP0302-M

Güç Konnektörü (Erkek) — SM10–SM13 Motorlar (750 W–1,5 kW), Frensiz

 SMKP0302-F

SMKP0302-F

Güç Konnektörü (Dişi) — SM10–SM13 Motorlar (750 W–1,5 kW), Frensiz

 SMKE0202-M

SMKE0202-M

Sinyal Konnektörü (Erkek) — Artırımlı/BiSS Mutlak, SM10–SM13 Motorlar (750 W–1,5 kW), Frensiz

 SMKE0202-F

SMKE0202-F

Sinyal Konnektörü (Dişi) — Artırımlı/BiSS Mutlak, SM10–SM13 Motorlar (750 W–1,5 kW), Frensiz

 SDCP0303-H

SDCP0303-H

3 m Hareketli Güç Kablosu — SM10–SM13 Motorlar (750 W–1,5 kW), Frensiz

 SDCP0310-H

SDCP0310-H

10 m Hareketli Güç Kablosu — SM10–SM13 Motorlar (750 W–1,5 kW), Frensiz

 SDCP0315-H

SDCP0315-H

15 m Hareketli Güç Kablosu — SM10–SM13 Motorlar (750 W–1,5 kW), Frensiz

 SDCE0403-H

SDCE0403-H

3 m Hareketli Enkoder Kablosu (BiSS Mutlak) — SM10–SM13 Motorlar

 SDCE0410-H

SDCE0410-H

10 m Hareketli Enkoder Kablosu (BiSS Mutlak) — SM10–SM13 Motorlar

 SDCE0415-H

SDCE0415-H

15 m Hareketli Enkoder Kablosu (BiSS Mutlak) — SM10–SM13 Motorlar

 MAT-SDCP60-CF270.UL.25.04.D-H

MAT-SDCP60-CF270.UL.25.04.D-H

Güç Ara Kablosu — SM10–SM13 Motorlar, Frensiz (2× Kesit)

 MAT-SDCE60-B-CF211.PUR.05.05.02-1013-H

MAT-SDCE60-B-CF211.PUR.05.05.02-1013-H

BiSS Sinyal Ara Kablosu — SM10–SM13 Motorlar (2× Kesit)
