Servo Motorlar Ürün serisi

SMR Serisi

60–130 mm gövdeli düşük atalet servo motorlar; tek faz 220 V AC ve üç faz 380 V AC, 400 W–7,5 kW, BiSS mutlak enkoder.

Bu seride ürün seç Modelleri karşılaştır Projeyi görüş

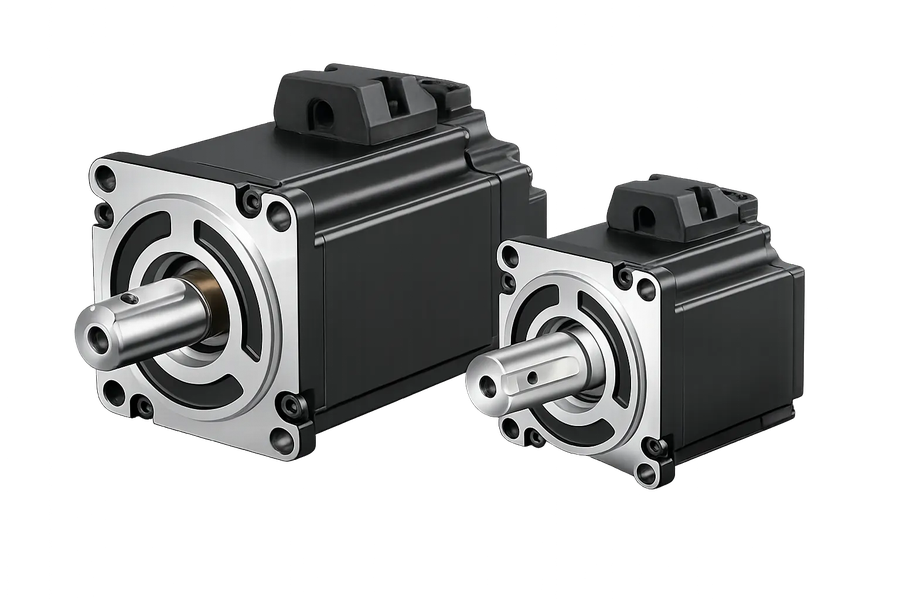

SMR Serisi
Serideki gerçek ürün kaydından temsilî görünüm
Güç
8 seçenek
Nominal Tork
8 seçenek
Nominal Hız
3000 rpm
Besleme Gerilimi
380 VAC · 220 VAC
Enkoder
16 bit çok tur + 23 bit tek tur BiSS (mutlak)
Flanş
5 seçenek
Seri genel bakışı

Seriyi tanımlayan veriler

Modelden modele değişen

10
Genel Enkoder Tipi 14/16
23-bit Multi-turn Absolute (ABS-BiSS, MT16ST23)ABS-BiSS (MT16ST23)
Genel Fren 14/16
FrenliFrensiz (Fren Yok)
Elektriksel Besleme Gerilimi
220 VAC380 VAC
Elektriksel Faz
1PH3PH
Elektriksel Giriş Gerilimi 14/16
1P-220VAC3P-380VAC
Elektriksel Nominal Güç
400 W750 W1000 W1500 W2 kW3 kW +2
Performans Nominal Tork
1.27 Nm2.39 Nm3.18 Nm4.77 Nm6.37 Nm9.55 Nm +2
Mekanik Flanş / Gövde 8/16
060 mm080 mm130 mm
Mekanik Flanş / Gövde Boyutu 14/16
60 mm80 mm100 mm130 mm180 mm
Fonksiyonlar Elektromanyetik Fren
EvetHayır
Modelleri karşılaştır

Seride ortak

8
Performans Nominal Hız
3000 rpm
Enkoder Enkoder
16-bit Multi-Turn + 23-bit Single-Turn BiSS (Absolute)
Mekanik Koruma Sınıfı 8/16
IP67
Koruma Koruma Sınıfı 8/16
IP65 (gövde) / IP54 (mil)
Koruma İzolasyon Sınıfı
F Sınıfı (155 °C)
Fonksiyonlar Öne Çıkan Fonksiyonlar
BiSS
Sertifikasyon CE
Evet
Sertifikasyon RoHS
Evet

N/M rozetli satırlar yalnızca rozetteki model sayısında kayıtlıdır; diğer modeller o özelliği yayımlamaz.

Beş flanş, 400 W - 7,5 kW

60, 80, 100, 130 ve 180 mm flanşlar 1,27 Nm ile 23,9 Nm arasında tork verir; 220 V AC ve 380 V AC besleme sınıflarının ikisi de yayımlanır. Tek seri, bir makinenin en küçük ve en büyük eksenini birlikte kapsar.

23-bit tek turlu + 16-bit çok turlu mutlak enkoder

Seri boyunca tek enkoder tipi: 23-bit tek turlu, 16-bit çok turlu BiSS mutlak. Enerji kesintisinden sonra referanslama gerekmediği için çevrim başlangıcı, eksen sayısından bağımsız kalır.

Katalogda kayıtlı özellikler BiSS
Kesin sipariş kodları

Modeller ve parametreler

16 model

SMR 100 mm 2 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Mutlak Enkoder (23 bit ST / 16 bit MT), Frensiz

MAT-SMR10-JS-D540S30-MT16ST23-200B0

SMR 100 mm 2 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Mutlak Enkoder (23 bit ST / 16 bit MT), Frensiz

Güç
2 kW
Nominal Tork
6.37 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
380 VAC
Enkoder
16 bit çok tur + 23 bit tek tur BiSS (mutlak)
Ürün kaydını aç
SMR 100 mm 2 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli

MAT-SMR10-JS-D540S30-MT16ST23-200B1

SMR 100 mm 2 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli

Güç
2 kW
Nominal Tork
6.37 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
380 VAC
Enkoder
16 bit çok tur + 23 bit tek tur BiSS (mutlak)
Ürün kaydını aç
SMR 130 mm 3 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frensiz

MAT-SMR13-JS-D540S30-MT16ST23-300B0

SMR 130 mm 3 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frensiz

Güç
3 kW
Nominal Tork
9.55 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
380 VAC
Enkoder
16 bit çok tur + 23 bit tek tur BiSS (mutlak)
Ürün kaydını aç
SMR 130 mm 3 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli

MAT-SMR13-JS-D540S30-MT16ST23-300B1

SMR 130 mm 3 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli

Güç
3 kW
Nominal Tork
9.55 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
380 VAC
Enkoder
16 bit çok tur + 23 bit tek tur BiSS (mutlak)
Ürün kaydını aç
SMR 130 mm 5 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frensiz

MAT-SMR13-JS-D540S30-MT16ST23-500B0

SMR 130 mm 5 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frensiz

Güç
5 kW
Nominal Tork
15.9 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
380 VAC
Enkoder
16 bit çok tur + 23 bit tek tur BiSS (mutlak)
Ürün kaydını aç
SMR 130 mm 5 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli

MAT-SMR13-JS-D540S30-MT16ST23-500B1

SMR 130 mm 5 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli

Güç
5 kW
Nominal Tork
15.9 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
380 VAC
Enkoder
16 bit çok tur + 23 bit tek tur BiSS (mutlak)
Ürün kaydını aç
SMR 180 mm 7,5 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frensiz

MAT-SMR18-JS-D540S30-MT16ST23-750B0

SMR 180 mm 7,5 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frensiz

Güç
7.5 kW
Nominal Tork
23.9 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
380 VAC
Enkoder
16 bit çok tur + 23 bit tek tur BiSS (mutlak)
Ürün kaydını aç
SMR 180 mm 7,5 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli

MAT-SMR18-JS-D540S30-MT16ST23-750B1

SMR 180 mm 7,5 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli

Güç
7.5 kW
Nominal Tork
23.9 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
380 VAC
Enkoder
16 bit çok tur + 23 bit tek tur BiSS (mutlak)
Ürün kaydını aç
SMR 60 mm 400 W 3000 rpm Tek Faz 220 V AC Düşük Atalet Servo Motor — BiSS Mutlak Enkoder (23 bit ST / 16 bit MT), Frensiz

MAT-SMR06-JS-D310S30-MT16ST23-040B0

SMR 60 mm 400 W 3000 rpm Tek Faz 220 V AC Düşük Atalet Servo Motor — BiSS Mutlak Enkoder (23 bit ST / 16 bit MT), Frensiz

Güç
400 W
Nominal Tork
1.27 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
16 bit çok tur + 23 bit tek tur BiSS (mutlak)
Ürün kaydını aç
SMR 60 mm 400 W 3000 rpm Tek Faz 220 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli

MAT-SMR06-JS-D310S30-MT16ST23-040B1

SMR 60 mm 400 W 3000 rpm Tek Faz 220 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli

Güç
400 W
Nominal Tork
1.27 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
16 bit çok tur + 23 bit tek tur BiSS (mutlak)
Ürün kaydını aç
SMR 80 mm 750 W 3000 rpm Tek Faz 220 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frensiz

MAT-SMR08-JS-D310S30-MT16ST23-075B0

SMR 80 mm 750 W 3000 rpm Tek Faz 220 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frensiz

Güç
750 W
Nominal Tork
2.39 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
16 bit çok tur + 23 bit tek tur BiSS (mutlak)
Ürün kaydını aç
SMR 80 mm 750 W 3000 rpm Tek Faz 220 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli

MAT-SMR08-JS-D310S30-MT16ST23-075B1

SMR 80 mm 750 W 3000 rpm Tek Faz 220 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli

Güç
750 W
Nominal Tork
2.39 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
16 bit çok tur + 23 bit tek tur BiSS (mutlak)
Ürün kaydını aç
SMR 80 mm 1000 W 3000 rpm Tek Faz 220 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frensiz

MAT-SMR08-JS-D310S30-MT16ST23-100B0

SMR 80 mm 1000 W 3000 rpm Tek Faz 220 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frensiz

Güç
1000 W
Nominal Tork
3.18 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
16 bit çok tur + 23 bit tek tur BiSS (mutlak)
Ürün kaydını aç
SMR 80 mm 1000 W 3000 rpm Tek Faz 220 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli

MAT-SMR08-JS-D310S30-MT16ST23-100B1

SMR 80 mm 1000 W 3000 rpm Tek Faz 220 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli

Güç
1000 W
Nominal Tork
3.18 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
16 bit çok tur + 23 bit tek tur BiSS (mutlak)
Ürün kaydını aç

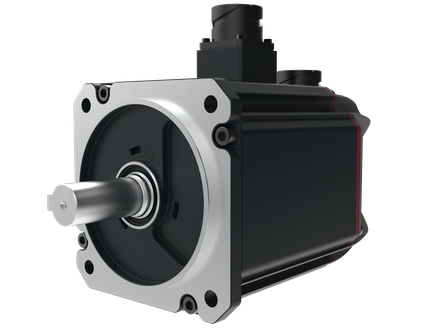

SMR 130 mm 1,5 kW 3000 rpm Tek Faz 220 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frensiz

MAT-SMR13-JS-D310S30-MT16ST23-150B0

SMR 130 mm 1,5 kW 3000 rpm Tek Faz 220 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frensiz

Güç
1500 W
Nominal Tork
4.77 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
16 bit çok tur + 23 bit tek tur BiSS (mutlak)
Ürün kaydını aç
SMR 130 mm 1,5 kW 3000 rpm Tek Faz 220 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli

MAT-SMR13-JS-D310S30-MT16ST23-150B1

SMR 130 mm 1,5 kW 3000 rpm Tek Faz 220 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli

Güç
1500 W
Nominal Tork
4.77 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
16 bit çok tur + 23 bit tek tur BiSS (mutlak)
Ürün kaydını aç
Uygulama alanları

Bu serinin çalıştığı makineler

Tüm sektörler
Lazer ve Plazma Kesim Köşede bile hızını koruyan kontur, gürültüye dayanıklı sistem. Batarya ve Enerji Ekipmanı Üretimi İnce folyoyu sabit gerginlikte saran ve istifleyen senkron hatlar. Hareket Simülatörleri ve Platformlar Altı serbestlik dereceli platformlarda senkron, dinamik eksenler. Ambalaj İstasyonları mekanik hat mili yerine elektronik olarak faz-kilitli tutun. Robotik Hareketin robot kolunun içine sığması gerektiğinde kompaktlık kadar hassasiyet. Tekstil Değişen hat hızında gerginlik, besleme ve sarımı senkron tutun. Plastik & Enjeksiyon Tekrarlanabilir parça kalitesi için basınç ve pozisyon profillerini kapalı çevrimde tutun. Metal Şekillendirme & Pres Programlanabilir strok profili, yüksek tepe torku ve güvenli durma.
Yalnızca listelenen ürünler için geçerli

Seri ve model dokümanları

Her dosyanın hangi ürün kodlarını kapsadığı yanında yazar.

Katalog / Broşür

Servo Motor & Drive Series — Catalogue (EN)

Aile geneli Servo Motors · EN

İndir
Katalog / Broşür

Servo Motor & Sürücü Ailesi — Katalog (TR)

Aile geneli Servo Motors · TR

İndir
