Servo Motor AC · SMR Serisi

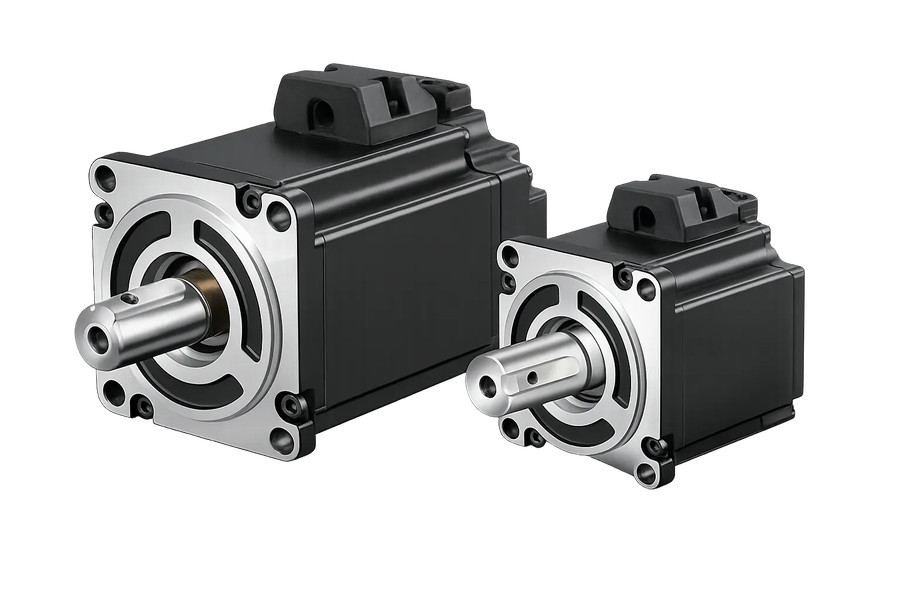

SMR 100 mm 2 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli

Kod: MAT-SMR10-JS-D540S30-MT16ST23-200B1 Aktif

16 teknik veri 2 doküman 16 seri modeli
Teklif İste
Alternatifleri karşılaştırın Aynı serideki modelleri seçim kılavuzunda yan yana görün, sepete ekleyin.
SMR 100 mm 2 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli — MAT-SMR10-JS-D540S30-MT16ST23-200B1
SMR Serisi

Aynı serideki modeller

Seri sayfasını aç
MAT-SMR10-JS-D540S30-MT16ST23-200B0 Güç: 2 kW Nominal Tork: 6.37 Nm Nominal Hız: 3000 rpm Seçili MAT-SMR10-JS-D540S30-MT16ST23-200B1 Güç: 2 kW Nominal Tork: 6.37 Nm Nominal Hız: 3000 rpm MAT-SMR13-JS-D540S30-MT16ST23-300B0 Güç: 3 kW Nominal Tork: 9.55 Nm Nominal Hız: 3000 rpm MAT-SMR13-JS-D540S30-MT16ST23-300B1 Güç: 3 kW Nominal Tork: 9.55 Nm Nominal Hız: 3000 rpm MAT-SMR13-JS-D540S30-MT16ST23-500B0 Güç: 5 kW Nominal Tork: 15.9 Nm Nominal Hız: 3000 rpm MAT-SMR13-JS-D540S30-MT16ST23-500B1 Güç: 5 kW Nominal Tork: 15.9 Nm Nominal Hız: 3000 rpm MAT-SMR18-JS-D540S30-MT16ST23-750B0 Güç: 7.5 kW Nominal Tork: 23.9 Nm Nominal Hız: 3000 rpm MAT-SMR18-JS-D540S30-MT16ST23-750B1 Güç: 7.5 kW Nominal Tork: 23.9 Nm Nominal Hız: 3000 rpm MAT-SMR06-JS-D310S30-MT16ST23-040B0 Güç: 400 W Nominal Tork: 1.27 Nm Nominal Hız: 3000 rpm MAT-SMR06-JS-D310S30-MT16ST23-040B1 Güç: 400 W Nominal Tork: 1.27 Nm Nominal Hız: 3000 rpm MAT-SMR08-JS-D310S30-MT16ST23-075B0 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm MAT-SMR08-JS-D310S30-MT16ST23-075B1 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm MAT-SMR08-JS-D310S30-MT16ST23-100B0 Güç: 1000 W Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm MAT-SMR08-JS-D310S30-MT16ST23-100B1 Güç: 1000 W Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm MAT-SMR13-JS-D310S30-MT16ST23-150B0 Güç: 1500 W Nominal Tork: 4.77 Nm Nominal Hız: 3000 rpm MAT-SMR13-JS-D310S30-MT16ST23-150B1 Güç: 1500 W Nominal Tork: 4.77 Nm Nominal Hız: 3000 rpm
MAT-SMR10-JS-D540S30-MT16ST23-200B1

Teknik veriler

16 özellik · 8 başlık

Genel

2
Genel — SMR 100 mm 2 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli
Enkoder Tipi 23-bit Multi-turn Absolute (ABS-BiSS, MT16ST23)
Fren Frenli

Elektriksel

4
Elektriksel — SMR 100 mm 2 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli
Nominal Güç 2 kW
Besleme Gerilimi 380 VAC
Giriş Gerilimi 3P-380VAC
Faz 3PH

Performans

2
Performans — SMR 100 mm 2 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli
Nominal Tork 6.37 Nm
Nominal Hız 3000 rpm

Enkoder

1
Enkoder — SMR 100 mm 2 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli
Enkoder 16-bit Multi-Turn + 23-bit Single-Turn BiSS (Absolute)

Mekanik

2
Mekanik — SMR 100 mm 2 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli
Flanş / Gövde Boyutu 100 mm
Koruma Sınıfı IP67

Koruma

1
Koruma — SMR 100 mm 2 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli
İzolasyon Sınıfı F Sınıfı (155 °C)

Fonksiyonlar

2
Fonksiyonlar — SMR 100 mm 2 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli
Elektromanyetik Fren Evet
Öne Çıkan Fonksiyonlar BiSS

Sertifikasyon

2
Sertifikasyon — SMR 100 mm 2 kW 3000 rpm Üç Faz 380 V AC Düşük Atalet Servo Motor — BiSS Optik Mutlak Enkoder (23 bit ST / 16 bit MT), Frenli
CE Evet
RoHS Evet
Özellikler: BiSS

Veriler SMB TECHNICS ürün kataloğu, kullanım kılavuzları ve doğrulanmış ürün kayıtlarından alınmıştır. Bağlayıcı değerler için lütfen teklif aşamasında teyit alınız.

Sipariş ve mühendislik desteği

MAT-SMR10-JS-D540S30-MT16ST23-200B1

Varyant, uyumluluk ve teslimat ayrıntılarını uygulamanızla birlikte doğrulayın.

Teklif İste

Dokümanlar

Uygulama alanları

Bu serinin çalıştığı makineler

Tüm sektörler
Lazer ve Plazma Kesim Köşede bile hızını koruyan kontur, gürültüye dayanıklı sistem. Batarya ve Enerji Ekipmanı Üretimi İnce folyoyu sabit gerginlikte saran ve istifleyen senkron hatlar. Hareket Simülatörleri ve Platformlar Altı serbestlik dereceli platformlarda senkron, dinamik eksenler. Ambalaj İstasyonları mekanik hat mili yerine elektronik olarak faz-kilitli tutun. Robotik Hareketin robot kolunun içine sığması gerektiğinde kompaktlık kadar hassasiyet. Tekstil Değişen hat hızında gerginlik, besleme ve sarımı senkron tutun. Plastik & Enjeksiyon Tekrarlanabilir parça kalitesi için basınç ve pozisyon profillerini kapalı çevrimde tutun. Metal Şekillendirme & Pres Programlanabilir strok profili, yüksek tepe torku ve güvenli durma.

Uyumlu Aksesuarlar

MAT-SMR-CP-SM1013B1-F5H

MAT-SMR-CP-SM1013B1-F5H

5 m Hareketli Güç Kablosu — SMR 100–130 Gövde Motorlar, Frenli

 MAT-SMR-CE-SM1013ABS-F5H

MAT-SMR-CE-SM1013ABS-F5H

5 m Hareketli Mutlak Enkoder Kablosu — SMR 100–130 Gövde Motorlar
