Servo Motor · SM13 Flanş Ailesi

SM13 3 kW 380 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)

Kod: SM13-HBM16S17-300B0 Aktif

14 teknik veri 2 doküman 10 seri modeli
Teklif İste
Alternatifleri karşılaştırın Aynı serideki modelleri seçim kılavuzunda yan yana görün, sepete ekleyin.

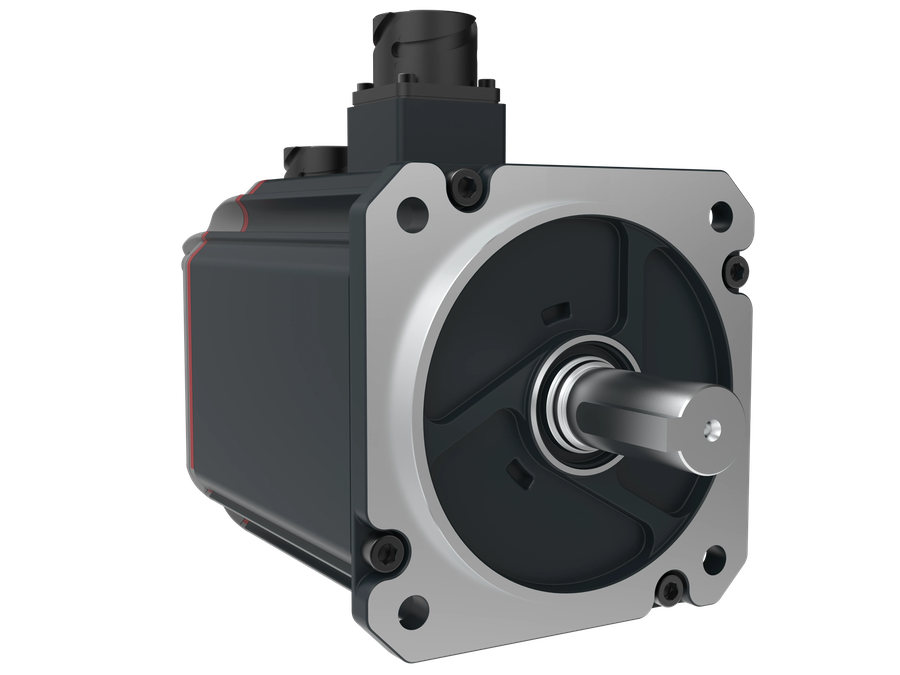

SM13 3 kW 380 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT) — SM13-HBM16S17-300B0
SM13 Flanş Ailesi

Aynı serideki modeller

Seri sayfasını aç
SM13-DIN13-150B0 Güç: 1.5 kW Nominal Tork: 7.16 Nm Nominal Hız: 2000 rpm SM13-DIN13-150B1 Güç: 1.5 kW Nominal Tork: 7.16 Nm Nominal Hız: 2000 rpm SM13-DIN13-200B0 Güç: 2 kW Nominal Tork: 9.55 Nm Nominal Hız: 2000 rpm SM13-DIN13-200B1 Güç: 2 kW Nominal Tork: 9.55 Nm Nominal Hız: 2000 rpm SM13-DBS17-150B0 Güç: 1.5 kW Nominal Tork: 7.16 Nm Nominal Hız: 2000 rpm SM13-DBS17-150B1 Güç: 1.5 kW Nominal Tork: 7.16 Nm Nominal Hız: 2000 rpm SM13-DBM16S17-150B0 Güç: 1.5 kW Nominal Tork: 7.16 Nm Nominal Hız: 2000 rpm SM13-DBM16S17-150B1 Güç: 1.5 kW Nominal Tork: 7.16 Nm Nominal Hız: 2000 rpm Seçili SM13-HBM16S17-300B0 Güç: 3 kW Nominal Tork: 9.55 Nm Nominal Hız: 3000 rpm SM13-HBM16S17-300B1 Güç: 3 kW Nominal Tork: 9.55 Nm Nominal Hız: 3000 rpm
SM13-HBM16S17-300B0

Teknik veriler

14 özellik · 8 başlık

Genel

1
Genel — SM13 3 kW 380 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)
Fren Kodlaması B0 = Frensiz | B1 = Frenli (elektromanyetik fren)

Elektriksel

3
Elektriksel — SM13 3 kW 380 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)
Nominal Güç 3 kW
Besleme Gerilimi 380 VAC
Fren Besleme Gerilimi 24 ±10% V DC

Performans

2
Performans — SM13 3 kW 380 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)
Nominal Tork 9.55 Nm
Nominal Hız 3000 rpm

Enkoder

1
Enkoder — SM13 3 kW 380 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)
Enkoder 17 bit tek tur + 16 bit çok tur BiSS (mutlak)

Mekanik

1
Mekanik — SM13 3 kW 380 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)
Flanş / Gövde Ölçüsü 130 mm

Koruma

2
Koruma — SM13 3 kW 380 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)
İzolasyon Sınıfı F Sınıfı (155 °C)
Koruma Sınıfı IP65*

Fonksiyonlar

2
Fonksiyonlar — SM13 3 kW 380 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)
Elektromanyetik Fren Hayır
Öne Çıkan Fonksiyonlar BiSS

Sertifikasyon

2
Sertifikasyon — SM13 3 kW 380 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)
CE Evet
RoHS Evet
Özellikler: BiSS

Veriler SMB TECHNICS ürün kataloğu, kullanım kılavuzları ve doğrulanmış ürün kayıtlarından alınmıştır. Bağlayıcı değerler için lütfen teklif aşamasında teyit alınız.

Sipariş ve mühendislik desteği

SM13-HBM16S17-300B0

Varyant, uyumluluk ve teslimat ayrıntılarını uygulamanızla birlikte doğrulayın.

Teklif İste

Dokümanlar

Uygulama alanları

Bu serinin çalıştığı makineler

Tüm sektörler
Plastik & Enjeksiyon Tekrarlanabilir parça kalitesi için basınç ve pozisyon profillerini kapalı çevrimde tutun. Metal Şekillendirme & Pres Programlanabilir strok profili, yüksek tepe torku ve güvenli durma. Ahşap İşleme ve CNC Router Kesme hızında senkron kalan portal, hızlı ve temiz kesim. Otomotiv ve Montaj Hatları Servo pres, vidalama ve transfer; her parça ölçülür ve kaydedilir. Mermer, Taş ve Cam İşleme Ağır köprü, uzun kurs ve ıslak ortam için güç ve dayanıklılık. Anten ve Uydu Konumlama Rüzgâr yüküne karşı hassas azimut ve elevasyon takibi. Test Tezgâhları ve Ölçüm Sistemleri Yük uygulayan, profil tekrarlayan ve sonucu kaydeden servo eksenler. Vinç ve Kaldırma Sistemleri Dikey yükte güvenli tutma, hassas konum ve geri kazanılan enerji.
