Servo Motor · SM13 Flanş Ailesi

SM13 1,5 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST), Frenli

Kod: SM13-DBS17-150B1 Aktif

20 teknik veri 4 doküman 10 seri modeli
Teklif İste
Alternatifleri karşılaştırın Aynı serideki modelleri seçim kılavuzunda yan yana görün, sepete ekleyin.

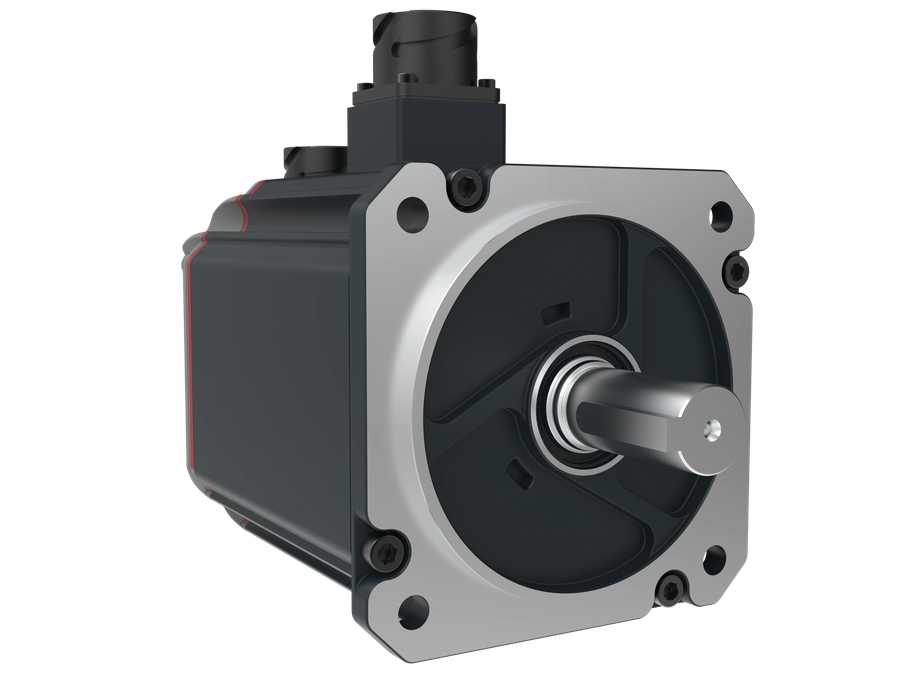

SM13 1,5 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST), Frenli — SM13-DBS17-150B1
SM13 Flanş Ailesi

Aynı serideki modeller

Seri sayfasını aç
SM13-DIN13-150B0 Güç: 1.5 kW Nominal Tork: 7.16 Nm Nominal Hız: 2000 rpm SM13-DIN13-150B1 Güç: 1.5 kW Nominal Tork: 7.16 Nm Nominal Hız: 2000 rpm SM13-DIN13-200B0 Güç: 2 kW Nominal Tork: 9.55 Nm Nominal Hız: 2000 rpm SM13-DIN13-200B1 Güç: 2 kW Nominal Tork: 9.55 Nm Nominal Hız: 2000 rpm SM13-DBS17-150B0 Güç: 1.5 kW Nominal Tork: 7.16 Nm Nominal Hız: 2000 rpm Seçili SM13-DBS17-150B1 Güç: 1.5 kW Nominal Tork: 7.16 Nm Nominal Hız: 2000 rpm SM13-DBM16S17-150B0 Güç: 1.5 kW Nominal Tork: 7.16 Nm Nominal Hız: 2000 rpm SM13-DBM16S17-150B1 Güç: 1.5 kW Nominal Tork: 7.16 Nm Nominal Hız: 2000 rpm SM13-HBM16S17-300B0 Güç: 3 kW Nominal Tork: 9.55 Nm Nominal Hız: 3000 rpm SM13-HBM16S17-300B1 Güç: 3 kW Nominal Tork: 9.55 Nm Nominal Hız: 3000 rpm
SM13-DBS17-150B1

Teknik veriler

20 özellik · 8 başlık

Genel

1
Genel — SM13 1,5 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST), Frenli
Fren Kodlaması B0 = Frensiz | B1 = Frenli (elektromanyetik fren)

Elektriksel

6
Elektriksel — SM13 1,5 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST), Frenli
Nominal Güç 1.5 kW
Besleme Gerilimi 220 VAC
Nominal / Sürekli Akım 8 A
Pik Akım 24 A
DC Bara Gerilimi 310 V
Fren Besleme Gerilimi 24 ±10% V DC

Performans

4
Performans — SM13 1,5 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST), Frenli
Nominal Tork 7.16 Nm
Nominal Hız 2000 rpm
Maksimum Tork 18.6 Nm
Maksimum Hız 2500 rpm

Enkoder

2
Enkoder — SM13 1,5 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST), Frenli
Enkoder 17 bit BiSS tek tur (mutlak)
Enkoder Tipi BiSS-C Mutlak Enkoder, Single-Turn 17 bit

Mekanik

1
Mekanik — SM13 1,5 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST), Frenli
Flanş / Gövde Ölçüsü 130 mm

Koruma

2
Koruma — SM13 1,5 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST), Frenli
Koruma Sınıfı IP65
İzolasyon Sınıfı H Sınıfı

Fonksiyonlar

2
Fonksiyonlar — SM13 1,5 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST), Frenli
Elektromanyetik Fren Evet
Öne Çıkan Fonksiyonlar BiSS

Sertifikasyon

2
Sertifikasyon — SM13 1,5 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST), Frenli
CE Evet
RoHS Evet
Özellikler: BiSS

Veriler SMB TECHNICS ürün kataloğu, kullanım kılavuzları ve doğrulanmış ürün kayıtlarından alınmıştır. Bağlayıcı değerler için lütfen teklif aşamasında teyit alınız.

Sipariş ve mühendislik desteği

SM13-DBS17-150B1

Varyant, uyumluluk ve teslimat ayrıntılarını uygulamanızla birlikte doğrulayın.
