SM13 Flanş Ailesi

130 mm gövdeli servo motorlar; 220/380 V AC, 1,5–3 kW, BiSS ve artırımlı enkoder seçenekleri.

Bu seride ürün seç Modelleri karşılaştır Projeyi görüş
SM13 Flanş Ailesi

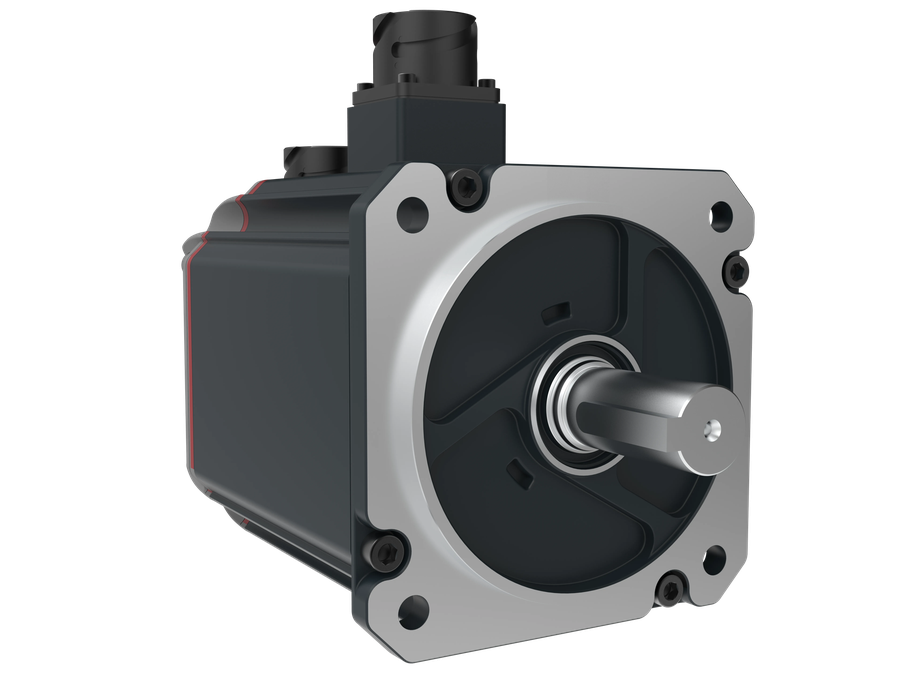

Serideki gerçek ürün kaydından temsilî görünüm
Güç
1.5 kW · 2 kW · 3 kW
Nominal Tork
7.16 Nm · 9.55 Nm
Nominal Hız
2000 rpm · 3000 rpm
Besleme Gerilimi
220 VAC · 380 VAC
Enkoder
3 seçenek
Flanş
130 mm
Seri genel bakışı

Seriyi tanımlayan veriler

Modelden modele değişen

12
Elektriksel Besleme Gerilimi
220 VAC380 VAC
Elektriksel Nominal / Sürekli Akım 8/10
8 A10.8 A
Elektriksel Nominal Güç
1.5 kW2 kW3 kW
Elektriksel Pik Akım 8/10
24 A31.8 A
Performans Maksimum Tork 6/10
18.6 Nm23.4 Nm
Performans Nominal Hız 8/10
2000 rpm3000 rpm
Performans Nominal Tork 8/10
7.16 Nm9.55 Nm
Enkoder Enkoder
13-bit Artırımlı (Incremental)17 bit BiSS tek tur (mutlak)17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Enkoder Enkoder Tipi 8/10
Absolute BiSS-C Enkoder, Single-Turn 17 bit + Multi-Turn 16 bitArtımsal (Incremental) Enkoder, 13 bitBiSS-C Mutlak Enkoder, Single-Turn 17 bit
Koruma Koruma Sınıfı
IP65IP65*
Koruma İzolasyon Sınıfı
F Sınıfı (155 °C)H Sınıfı
Fonksiyonlar Elektromanyetik Fren
EvetHayır
Modelleri karşılaştır

Seride ortak

8
Genel Fren Kodlaması
B0 = Frensiz | B1 = Frenli (elektromanyetik fren)
Elektriksel DC Bara Gerilimi 8/10
310 V
Elektriksel Fren Besleme Gerilimi
24 ±10% V DC
Performans Maksimum Hız 6/10
2500 rpm
Mekanik Flanş / Gövde Ölçüsü
130 mm
Fonksiyonlar Öne Çıkan Fonksiyonlar 6/10
BiSS
Sertifikasyon CE
Evet
Sertifikasyon RoHS
Evet

N/M rozetli satırlar yalnızca rozetteki model sayısında kayıtlıdır; diğer modeller o özelliği yayımlamaz.

130 mm gövdede 1,5 - 3 kW

7,16 ve 9,55 Nm anma torku, 18,6 ve 23,4 Nm tepe torku. Yüksek atalet momentli yükler, tepe tork payına göre boyutlandırılır.

Ailenin tamamıyla ortak enkoder seti

SM06, SM08 ve SM10 ile aynı üç enkoder seçeneği: 13-bit artırımlı, 17-bit tek turlu BiSS ve çok turlu BiSS. Dört gövde ölçüsünü kullanan bir makine tek enkoder kablosu ailesiyle yürür.

Katalogda kayıtlı özellikler BiSS
Kesin sipariş kodları

Modeller ve parametreler

10 model

SM13 1,5 kW 220 V AC Servo Motor — Artırımlı Enkoder (13 bit)

SM13-DIN13-150B0

SM13 1,5 kW 220 V AC Servo Motor — Artırımlı Enkoder (13 bit)

Güç
1.5 kW
Nominal Tork
7.16 Nm
Nominal Hız
2000 rpm
Besleme Gerilimi
220 VAC
Enkoder
13-bit Artırımlı (Incremental)
Ürün kaydını aç
SM13 1,5 kW 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli

SM13-DIN13-150B1

SM13 1,5 kW 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli

Güç
1.5 kW
Nominal Tork
7.16 Nm
Nominal Hız
2000 rpm
Besleme Gerilimi
220 VAC
Enkoder
13-bit Artırımlı (Incremental)
Ürün kaydını aç
SM13 2 kW 220 V AC Servo Motor — Artırımlı Enkoder (13 bit)

SM13-DIN13-200B0

SM13 2 kW 220 V AC Servo Motor — Artırımlı Enkoder (13 bit)

Güç
2 kW
Nominal Tork
9.55 Nm
Nominal Hız
2000 rpm
Besleme Gerilimi
220 VAC
Enkoder
13-bit Artırımlı (Incremental)
Ürün kaydını aç
SM13 2 kW 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli

SM13-DIN13-200B1

SM13 2 kW 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli

Güç
2 kW
Nominal Tork
9.55 Nm
Nominal Hız
2000 rpm
Besleme Gerilimi
220 VAC
Enkoder
13-bit Artırımlı (Incremental)
Ürün kaydını aç
SM13 1,5 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST)

SM13-DBS17-150B0

SM13 1,5 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST)

Güç
1.5 kW
Nominal Tork
7.16 Nm
Nominal Hız
2000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit BiSS tek tur (mutlak)
Ürün kaydını aç
SM13 1,5 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST), Frenli

SM13-DBS17-150B1

SM13 1,5 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST), Frenli

Güç
1.5 kW
Nominal Tork
7.16 Nm
Nominal Hız
2000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit BiSS tek tur (mutlak)
Ürün kaydını aç
SM13 1,5 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)

SM13-DBM16S17-150B0

SM13 1,5 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)

Güç
1.5 kW
Nominal Tork
7.16 Nm
Nominal Hız
2000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Ürün kaydını aç
SM13 1,5 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT), Frenli

SM13-DBM16S17-150B1

SM13 1,5 kW 220 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT), Frenli

Güç
1.5 kW
Nominal Tork
7.16 Nm
Nominal Hız
2000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Ürün kaydını aç
SM13 3 kW 380 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)

SM13-HBM16S17-300B0

SM13 3 kW 380 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)

Güç
3 kW
Nominal Tork
9.55 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
380 VAC
Enkoder
17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Ürün kaydını aç
SM13 3 kW 380 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT), Frenli

SM13-HBM16S17-300B1

SM13 3 kW 380 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT), Frenli

Güç
3 kW
Nominal Tork
9.55 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
380 VAC
Enkoder
17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Ürün kaydını aç
