Servo Motor · SM13 Flanş Ailesi

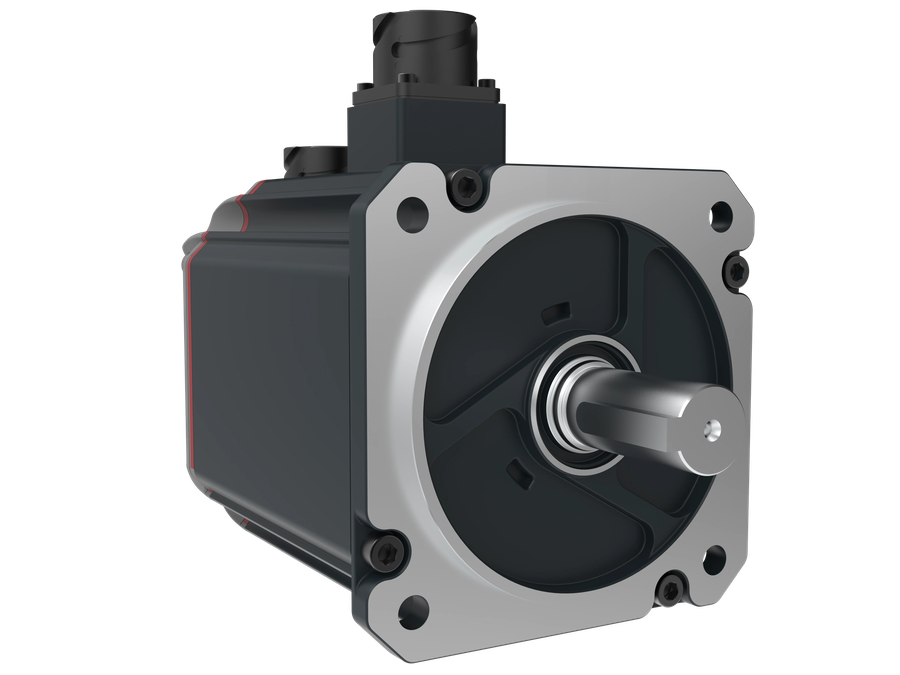

SM13 2 kW 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli

Kod: SM13-DIN13-200B1 Aktif

20 teknik veri 4 doküman 10 seri modeli
Teklif İste
Alternatifleri karşılaştırın Aynı serideki modelleri seçim kılavuzunda yan yana görün, sepete ekleyin.
SM13 2 kW 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli — SM13-DIN13-200B1
SM13 Flanş Ailesi

Aynı serideki modeller

Seri sayfasını aç
SM13-DIN13-150B0 Güç: 1.5 kW Nominal Tork: 7.16 Nm Nominal Hız: 2000 rpm SM13-DIN13-150B1 Güç: 1.5 kW Nominal Tork: 7.16 Nm Nominal Hız: 2000 rpm SM13-DIN13-200B0 Güç: 2 kW Nominal Tork: 9.55 Nm Nominal Hız: 2000 rpm Seçili SM13-DIN13-200B1 Güç: 2 kW Nominal Tork: 9.55 Nm Nominal Hız: 2000 rpm SM13-DBS17-150B0 Güç: 1.5 kW Nominal Tork: 7.16 Nm Nominal Hız: 2000 rpm SM13-DBS17-150B1 Güç: 1.5 kW Nominal Tork: 7.16 Nm Nominal Hız: 2000 rpm SM13-DBM16S17-150B0 Güç: 1.5 kW Nominal Tork: 7.16 Nm Nominal Hız: 2000 rpm SM13-DBM16S17-150B1 Güç: 1.5 kW Nominal Tork: 7.16 Nm Nominal Hız: 2000 rpm SM13-HBM16S17-300B0 Güç: 3 kW Nominal Tork: 9.55 Nm Nominal Hız: 3000 rpm SM13-HBM16S17-300B1 Güç: 3 kW Nominal Tork: 9.55 Nm Nominal Hız: 3000 rpm
SM13-DIN13-200B1

Teknik veriler

20 özellik · 8 başlık

Genel

1
Genel — SM13 2 kW 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli
Fren Kodlaması B0 = Frensiz | B1 = Frenli (elektromanyetik fren)

Elektriksel

6
Elektriksel — SM13 2 kW 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli
Nominal Güç 2 kW
Besleme Gerilimi 220 VAC
Nominal / Sürekli Akım 10.8 A
Pik Akım 31.8 A
DC Bara Gerilimi 310 V
Fren Besleme Gerilimi 24 ±10% V DC

Performans

4
Performans — SM13 2 kW 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli
Nominal Tork 9.55 Nm
Nominal Hız 2000 rpm
Maksimum Tork 23.4 Nm
Maksimum Hız 2500 rpm

Enkoder

2
Enkoder — SM13 2 kW 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli
Enkoder 13-bit Artırımlı (Incremental)
Enkoder Tipi Artımsal (Incremental) Enkoder, 13 bit

Mekanik

2
Mekanik — SM13 2 kW 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli
Flanş / Gövde Ölçüsü 130 mm
Ağırlık (Frenli) 8.3 kg

Koruma

2
Koruma — SM13 2 kW 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli
Koruma Sınıfı IP65
İzolasyon Sınıfı H Sınıfı

Fonksiyonlar

1
Fonksiyonlar — SM13 2 kW 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli
Elektromanyetik Fren Evet

Sertifikasyon

2
Sertifikasyon — SM13 2 kW 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli
CE Evet
RoHS Evet

Veriler SMB TECHNICS ürün kataloğu, kullanım kılavuzları ve doğrulanmış ürün kayıtlarından alınmıştır. Bağlayıcı değerler için lütfen teklif aşamasında teyit alınız.

Sipariş ve mühendislik desteği

SM13-DIN13-200B1

Varyant, uyumluluk ve teslimat ayrıntılarını uygulamanızla birlikte doğrulayın.

Teklif İste

Dokümanlar

Uygulama alanları

Bu serinin çalıştığı makineler

Tüm sektörler
Plastik & Enjeksiyon Tekrarlanabilir parça kalitesi için basınç ve pozisyon profillerini kapalı çevrimde tutun. Metal Şekillendirme & Pres Programlanabilir strok profili, yüksek tepe torku ve güvenli durma. Ahşap İşleme ve CNC Router Kesme hızında senkron kalan portal, hızlı ve temiz kesim. Otomotiv ve Montaj Hatları Servo pres, vidalama ve transfer; her parça ölçülür ve kaydedilir. Mermer, Taş ve Cam İşleme Ağır köprü, uzun kurs ve ıslak ortam için güç ve dayanıklılık. Anten ve Uydu Konumlama Rüzgâr yüküne karşı hassas azimut ve elevasyon takibi. Test Tezgâhları ve Ölçüm Sistemleri Yük uygulayan, profil tekrarlayan ve sonucu kaydeden servo eksenler. Vinç ve Kaldırma Sistemleri Dikey yükte güvenli tutma, hassas konum ve geri kazanılan enerji.
