Servo Motorlar Ürün serisi

SM08 Flanş Ailesi

80 mm gövdeli 220 V AC servo motorlar; 750 W–1 kW, BiSS enkoder ve fren seçenekleri.

Bu seride ürün seç Modelleri karşılaştır Projeyi görüş

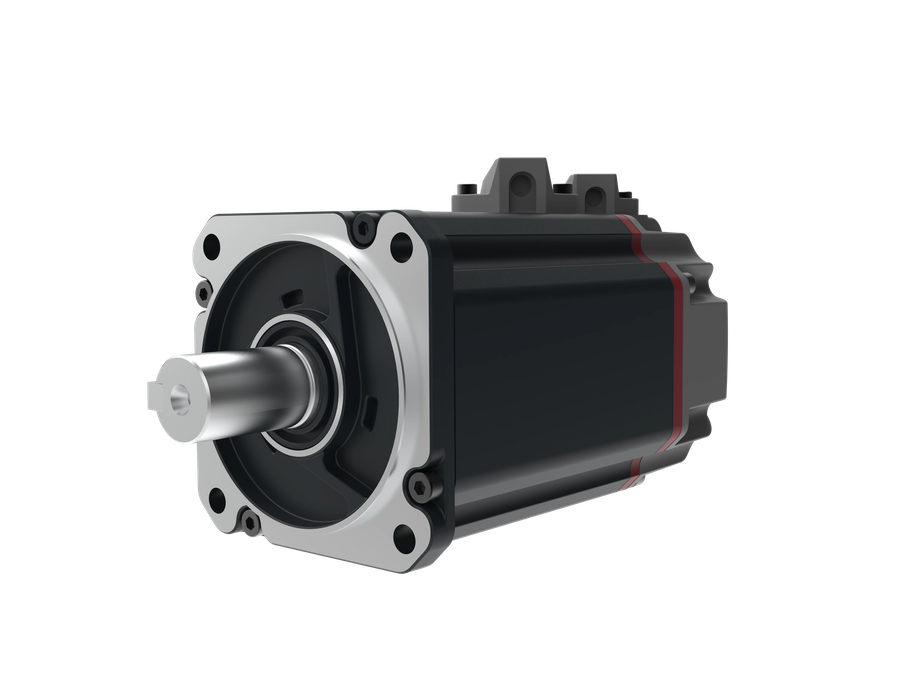

SM08 Flanş Ailesi
Serideki gerçek ürün kaydından temsilî görünüm
Güç
750 W · 1 kW
Nominal Tork
2.39 Nm · 3.18 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
3 seçenek
Flanş
080 mm
Seri genel bakışı

Seriyi tanımlayan veriler

Modelden modele değişen

8
Elektriksel Nominal / Sürekli Akım
5 A7 A
Elektriksel Nominal Güç
750 W1 kW
Elektriksel Pik Akım
15 A21 A
Performans Maksimum Tork 10/12
6.26 Nm8.61 Nm
Performans Nominal Tork 11/12
2.39 Nm3.18 Nm
Enkoder Enkoder
13-bit Artırımlı (Incremental)17 bit BiSS tek tur (mutlak)17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Enkoder Enkoder Tipi
Absolute BiSS-C Enkoder, Single-Turn 17 bit + Multi-Turn 16 bitArtımsal (Incremental) Enkoder, 13 bitBiSS-C Mutlak Enkoder, Single-Turn 17 bit
Fonksiyonlar Elektromanyetik Fren
EvetHayır
Modelleri karşılaştır

Seride ortak

13
Genel Fren Kodlaması
B0 = Frensiz | B1 = Frenli (elektromanyetik fren)
Elektriksel Besleme Gerilimi
220 VAC
Elektriksel DC Bara Gerilimi
310 V
Elektriksel Fren Besleme Gerilimi
24 ±10% V DC
Performans Maksimum Hız 10/12
5000 rpm
Performans Nominal Hız 10/12
3000 rpm
Mekanik Flanş / Gövde
080 mm
Mekanik Flanş / Gövde Ölçüsü
80 mm
Koruma Koruma Sınıfı
IP65
Koruma İzolasyon Sınıfı
H Sınıfı
Fonksiyonlar Öne Çıkan Fonksiyonlar 8/12
BiSS
Sertifikasyon CE
Evet
Sertifikasyon RoHS
Evet

N/M rozetli satırlar yalnızca rozetteki model sayısında kayıtlıdır; diğer modeller o özelliği yayımlamaz.

80 mm gövdede 750 W ve 1 kW

2,39 ve 3,18 Nm anma torku, 6,26 ve 8,61 Nm tepe torku ile 3000 rpm anma hızında. H sınıfı yalıtım, sürekli yüklü çalışmada sıcaklık payını F sınıfının üzerine taşır.

SM06 ile ortak enkoder ve koruma sınıfı

Aynı üç enkoder seçeneği ve aynı IP65 gövde koruması SM06 ile paylaşılır; iki gövde ölçüsü kullanan bir makine tek yedek parça ve tek kablo ailesi taşır.

Katalogda kayıtlı özellikler BiSS
Kesin sipariş kodları

Modeller ve parametreler

12 model

SM08 750 W 220 V AC Servo Motor — Artırımlı Enkoder (13 bit)

SM08-DIN13-075B0

SM08 750 W 220 V AC Servo Motor — Artırımlı Enkoder (13 bit)

Güç
750 W
Nominal Tork
2.39 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
13-bit Artırımlı (Incremental)
Ürün kaydını aç
SM08 750 W 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli

SM08-DIN13-075B1

SM08 750 W 220 V AC Servo Motor — Artırımlı Enkoder (13 bit), Frenli

Güç
750 W
Nominal Tork
2.39 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
13-bit Artırımlı (Incremental)
Ürün kaydını aç
SM08 750 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST)

SM08-DBS17-075B0

SM08 750 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST)

Güç
750 W
Nominal Tork
2.39 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit BiSS tek tur (mutlak)
Ürün kaydını aç
SM08 750 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST), Frenli

SM08-DBS17-075B1

SM08 750 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST), Frenli

Güç
750 W
Nominal Tork
2.39 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit BiSS tek tur (mutlak)
Ürün kaydını aç
SM08 750 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)

SM08-DBM16S17-075B0

SM08 750 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT)

Güç
750 W
Nominal Tork
2.39 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Ürün kaydını aç
SM08 750 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT), Frenli

SM08-DBM16S17-075B1

SM08 750 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST / 16 bit MT), Frenli

Güç
750 W
Nominal Tork
2.39 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Ürün kaydını aç
SM08 1 kW 220 V AC Servo Motor (80 Gövde) — Artırımlı Enkoder (13 bit)

SM08-DIN13-100B0

SM08 1 kW 220 V AC Servo Motor (80 Gövde) — Artırımlı Enkoder (13 bit)

Güç
1 kW
Nominal Tork
3.18 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
13-bit Artırımlı (Incremental)
Ürün kaydını aç
SM08 1 kW 220 V AC Servo Motor (80 Gövde) — Artırımlı Enkoder (13 bit), Frenli

SM08-DIN13-100B1

SM08 1 kW 220 V AC Servo Motor (80 Gövde) — Artırımlı Enkoder (13 bit), Frenli

Güç
1 kW
Nominal Tork
3.18 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
13-bit Artırımlı (Incremental)
Ürün kaydını aç

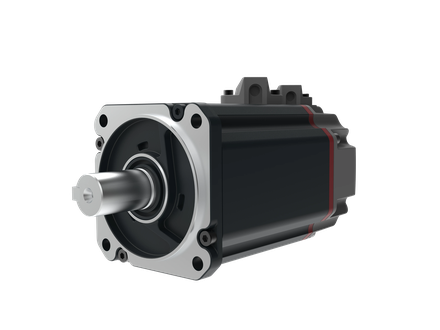

SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST)

SM08-DBS17-100B0

SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST)

Güç
1 kW
Nominal Tork
3.18 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit BiSS tek tur (mutlak)
Ürün kaydını aç
SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST), Frenli

SM08-DBS17-100B1

SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST), Frenli

Güç
1 kW
Nominal Tork
3.18 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit BiSS tek tur (mutlak)
Ürün kaydını aç
SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST / 16 bit MT)

SM08-DBM16S17-100B0

SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST / 16 bit MT)

Güç
1 kW
Nominal Tork
3.18 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Ürün kaydını aç
SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST / 16 bit MT), Frenli

SM08-DBM16S17-100B1

SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST / 16 bit MT), Frenli

Güç
1 kW
Nominal Tork
3.18 Nm
Nominal Hız
3000 rpm
Besleme Gerilimi
220 VAC
Enkoder
17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Ürün kaydını aç
Uygulama alanları

Bu serinin çalıştığı makineler

Tüm sektörler
Gıda & İçecek Hijyenik tasarım, doğru dozaj ve yüksek çevrim güvenilirliği. Güneş Takip Sistemleri Gün boyu yavaş, güçlü ve güvenilir takip; fırtınada güvenli konum. Abkant Pres ve Büküm Makineleri Dayama (backgauge) eksenlerinde hassas ve hızlı konumlama. Kartezyen Robotlar ve Portal Sistemler X, Y ve Z eksenlerinde hızlı, tekrarlanabilir al-bırak ve besleme. Robotik Hareketin robot kolunun içine sığması gerektiğinde kompaktlık kadar hassasiyet. Tekstil Değişen hat hızında gerginlik, besleme ve sarımı senkron tutun. Takım Tezgahları Kesme hızında kontur doğruluğu için senkronize çok eksenli kontrol. Ambalaj İstasyonları mekanik hat mili yerine elektronik olarak faz-kilitli tutun.
Yalnızca listelenen ürünler için geçerli

Seri ve model dokümanları

Her dosyanın hangi ürün kodlarını kapsadığı yanında yazar.

Teknik Föy

Datasheet TR

Güç sınıfı SM08-DX-075BX · TR

İndir
Teknik Föy

SM08-DX-075BX Datasheet

Güç sınıfı SM08-DX-075BX · TR

İndir
Teknik Föy

Datasheet

Güç sınıfı SM08-DX-100BX · TR

İndir
Teknik Föy

SM08-DX-100BX-EN Datasheet

Güç sınıfı SM08-DX-100BX · EN

İndir
Katalog / Broşür

Servo Motor & Drive Series — Catalogue (EN)

Aile geneli Servo Motors · EN

İndir
Katalog / Broşür

Servo Motor & Sürücü Ailesi — Katalog (TR)

Aile geneli Servo Motors · TR

İndir
