Servo Motor · SM08 Flanş Ailesi

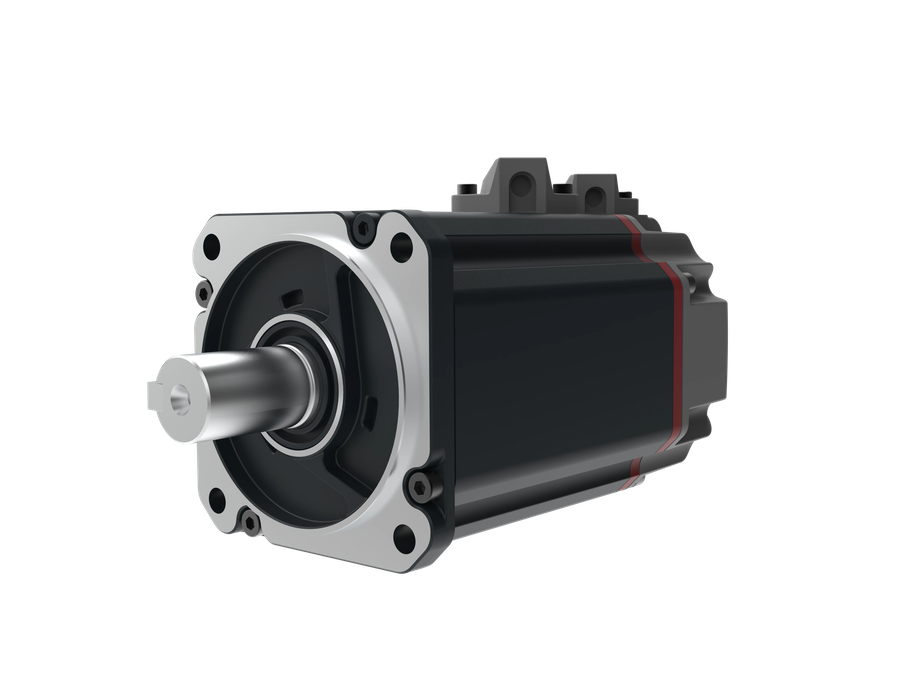

SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST), Frenli

Kod: SM08-DBS17-100B1 Aktif

21 teknik veri 4 doküman 12 seri modeli
Teklif İste
Alternatifleri karşılaştırın Aynı serideki modelleri seçim kılavuzunda yan yana görün, sepete ekleyin.
SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST), Frenli — SM08-DBS17-100B1
SM08 Flanş Ailesi

Aynı serideki modeller

Seri sayfasını aç
SM08-DIN13-075B0 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm SM08-DIN13-075B1 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm SM08-DBS17-075B0 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm SM08-DBS17-075B1 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm SM08-DBM16S17-075B0 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm SM08-DBM16S17-075B1 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm SM08-DIN13-100B0 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm SM08-DIN13-100B1 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm SM08-DBS17-100B0 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm Seçili SM08-DBS17-100B1 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm SM08-DBM16S17-100B0 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm SM08-DBM16S17-100B1 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm
SM08-DBS17-100B1

Teknik veriler

21 özellik · 8 başlık

Genel

1
Genel — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST), Frenli
Fren Kodlaması B0 = Frensiz | B1 = Frenli (elektromanyetik fren)

Elektriksel

6
Elektriksel — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST), Frenli
Nominal Güç 1 kW
Besleme Gerilimi 220 VAC
Nominal / Sürekli Akım 7 A
Pik Akım 21 A
DC Bara Gerilimi 310 V
Fren Besleme Gerilimi 24 ±10% V DC

Performans

4
Performans — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST), Frenli
Nominal Tork 3.18 Nm
Nominal Hız 3000 rpm
Maksimum Tork 8.61 Nm
Maksimum Hız 5000 rpm

Enkoder

2
Enkoder — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST), Frenli
Enkoder 17 bit BiSS tek tur (mutlak)
Enkoder Tipi BiSS-C Mutlak Enkoder, Single-Turn 17 bit

Mekanik

2
Mekanik — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST), Frenli
Flanş / Gövde 080 mm
Flanş / Gövde Ölçüsü 80 mm

Koruma

2
Koruma — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST), Frenli
Koruma Sınıfı IP65
İzolasyon Sınıfı H Sınıfı

Fonksiyonlar

2
Fonksiyonlar — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST), Frenli
Elektromanyetik Fren Evet
Öne Çıkan Fonksiyonlar BiSS

Sertifikasyon

2
Sertifikasyon — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST), Frenli
CE Evet
RoHS Evet
Özellikler: BiSS

Veriler SMB TECHNICS ürün kataloğu, kullanım kılavuzları ve doğrulanmış ürün kayıtlarından alınmıştır. Bağlayıcı değerler için lütfen teklif aşamasında teyit alınız.

Sipariş ve mühendislik desteği

SM08-DBS17-100B1

Varyant, uyumluluk ve teslimat ayrıntılarını uygulamanızla birlikte doğrulayın.

Teklif İste

Dokümanlar

Uygulama alanları

Bu serinin çalıştığı makineler

Tüm sektörler
Gıda & İçecek Hijyenik tasarım, doğru dozaj ve yüksek çevrim güvenilirliği. Güneş Takip Sistemleri Gün boyu yavaş, güçlü ve güvenilir takip; fırtınada güvenli konum. Abkant Pres ve Büküm Makineleri Dayama (backgauge) eksenlerinde hassas ve hızlı konumlama. Kartezyen Robotlar ve Portal Sistemler X, Y ve Z eksenlerinde hızlı, tekrarlanabilir al-bırak ve besleme. Robotik Hareketin robot kolunun içine sığması gerektiğinde kompaktlık kadar hassasiyet. Tekstil Değişen hat hızında gerginlik, besleme ve sarımı senkron tutun. Takım Tezgahları Kesme hızında kontur doğruluğu için senkronize çok eksenli kontrol. Ambalaj İstasyonları mekanik hat mili yerine elektronik olarak faz-kilitli tutun.

Uyumlu Aksesuarlar

SMKP0201-M

SMKP0201-M

Güç Konnektörü (Erkek) — SM06–SM08 Motorlar (200 W–1 kW), Frenli

 SMKP0201-F

SMKP0201-F

Güç Konnektörü (Dişi) — SM06–SM08 Motorlar (200 W–1 kW), Frenli

 SMKE0101-M

SMKE0101-M

Sinyal Konnektörü (Erkek) — Artırımlı/BiSS Mutlak, SM06–SM08 Motorlar (200 W–1 kW), Frensiz

 SMKE0101-F

SMKE0101-F

Sinyal Konnektörü (Dişi) — Artırımlı/BiSS Mutlak, SM06–SM08 Motorlar (200 W–1 kW), Frensiz

 SDCP0203-H

SDCP0203-H

3 m Hareketli Güç Kablosu — SM06–SM08 Motorlar (200 W–1 kW), Frenli

 SDCP0208-H

SDCP0208-H

8 m Hareketli Güç Kablosu — SM06–SM08 Motorlar (200 W–1 kW), Frenli

 SDCP0215-H

SDCP0215-H

15 m Hareketli Güç Kablosu — SM06–SM08 Motorlar (200 W–1 kW), Frenli

 SDCE0203-H

SDCE0203-H

3 m Hareketli Enkoder Kablosu (BiSS Mutlak) — SM06–SM08 Motorlar

 SDCE0210-H

SDCE0210-H

10 m Hareketli Enkoder Kablosu (BiSS Mutlak) — SM06–SM08 Motorlar

 SDCE0215-H

SDCE0215-H

15 m Hareketli Enkoder Kablosu (BiSS Mutlak) — SM06–SM08 Motorlar

 MAT-SDCP05-CF270.UL.07.03.02.02.D-H

MAT-SDCP05-CF270.UL.07.03.02.02.D-H

Güç Ara Kablosu — SM06–SM08 Motorlar, Frenli

 MAT-SDCE60-B-CF211.PUR.05.05.02-H

MAT-SDCE60-B-CF211.PUR.05.05.02-H

BiSS Sinyal Ara Kablosu — SM06–SM08 Motorlar (2× Kesit)
