Servo Motor · SM08 Flanş Ailesi

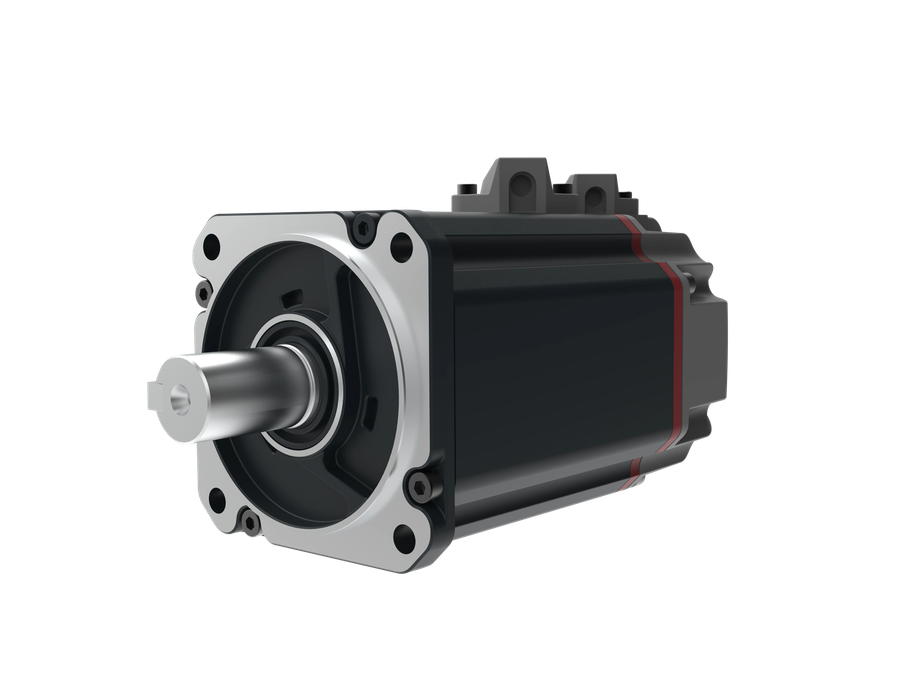

SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST / 16 bit MT)

Kod: SM08-DBM16S17-100B0 Aktif

21 teknik veri 4 doküman 12 seri modeli
Teklif İste
Alternatifleri karşılaştırın Aynı serideki modelleri seçim kılavuzunda yan yana görün, sepete ekleyin.
SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST / 16 bit MT) — SM08-DBM16S17-100B0
SM08 Flanş Ailesi

Aynı serideki modeller

Seri sayfasını aç
SM08-DIN13-075B0 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm SM08-DIN13-075B1 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm SM08-DBS17-075B0 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm SM08-DBS17-075B1 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm SM08-DBM16S17-075B0 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm SM08-DBM16S17-075B1 Güç: 750 W Nominal Tork: 2.39 Nm Nominal Hız: 3000 rpm SM08-DIN13-100B0 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm SM08-DIN13-100B1 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm SM08-DBS17-100B0 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm SM08-DBS17-100B1 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm Seçili SM08-DBM16S17-100B0 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm SM08-DBM16S17-100B1 Güç: 1 kW Nominal Tork: 3.18 Nm Nominal Hız: 3000 rpm
SM08-DBM16S17-100B0

Teknik veriler

21 özellik · 8 başlık

Genel

1
Genel — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST / 16 bit MT)
Fren Kodlaması B0 = Frensiz | B1 = Frenli (elektromanyetik fren)

Elektriksel

6
Elektriksel — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST / 16 bit MT)
Nominal Güç 1 kW
Besleme Gerilimi 220 VAC
Nominal / Sürekli Akım 7 A
Pik Akım 21 A
DC Bara Gerilimi 310 V
Fren Besleme Gerilimi 24 ±10% V DC

Performans

4
Performans — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST / 16 bit MT)
Nominal Tork 3.18 Nm
Nominal Hız 3000 rpm
Maksimum Tork 8.61 Nm
Maksimum Hız 5000 rpm

Enkoder

2
Enkoder — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST / 16 bit MT)
Enkoder 17 bit tek tur + 16 bit çok tur BiSS (mutlak)
Enkoder Tipi Absolute BiSS-C Enkoder, Single-Turn 17 bit + Multi-Turn 16 bit

Mekanik

2
Mekanik — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST / 16 bit MT)
Flanş / Gövde 080 mm
Flanş / Gövde Ölçüsü 80 mm

Koruma

2
Koruma — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST / 16 bit MT)
Koruma Sınıfı IP65
İzolasyon Sınıfı H Sınıfı

Fonksiyonlar

2
Fonksiyonlar — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST / 16 bit MT)
Elektromanyetik Fren Hayır
Öne Çıkan Fonksiyonlar BiSS

Sertifikasyon

2
Sertifikasyon — SM08 1 kW 220 V AC Servo Motor (80 Gövde) — BiSS Enkoder (17 bit ST / 16 bit MT)
CE Evet
RoHS Evet
Özellikler: BiSS

Veriler SMB TECHNICS ürün kataloğu, kullanım kılavuzları ve doğrulanmış ürün kayıtlarından alınmıştır. Bağlayıcı değerler için lütfen teklif aşamasında teyit alınız.
