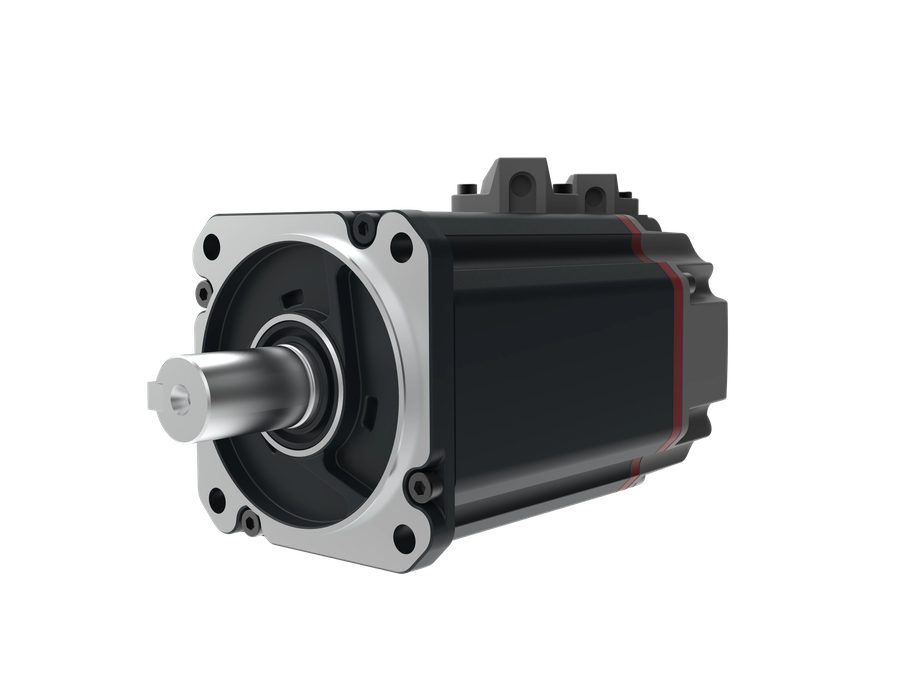

SM08 750 W 220 V AC Servo Motor — BiSS Enkoder (17 bit ST)
Kod: SM08-DBS17-075B0 Aktif
21 teknik veri
4 doküman
12 seri modeli
SM08 Flanş Ailesi
Seri sayfasını aç
Aynı serideki modeller
SM08-DIN13-075B0
Güç: 750 W
Nominal Tork: 2.39 Nm
Nominal Hız: 3000 rpm
SM08-DIN13-075B1
Güç: 750 W
Nominal Tork: 2.39 Nm
Nominal Hız: 3000 rpm
Seçili
SM08-DBS17-075B0
Güç: 750 W
Nominal Tork: 2.39 Nm
Nominal Hız: 3000 rpm
SM08-DBS17-075B1
Güç: 750 W
Nominal Tork: 2.39 Nm
Nominal Hız: 3000 rpm
SM08-DBM16S17-075B0
Güç: 750 W
Nominal Tork: 2.39 Nm
Nominal Hız: 3000 rpm
SM08-DBM16S17-075B1
Güç: 750 W
Nominal Tork: 2.39 Nm
Nominal Hız: 3000 rpm
SM08-DIN13-100B0
Güç: 1 kW
Nominal Tork: 3.18 Nm
Nominal Hız: 3000 rpm
SM08-DIN13-100B1
Güç: 1 kW
Nominal Tork: 3.18 Nm
Nominal Hız: 3000 rpm
SM08-DBS17-100B0
Güç: 1 kW
Nominal Tork: 3.18 Nm
Nominal Hız: 3000 rpm
SM08-DBS17-100B1
Güç: 1 kW
Nominal Tork: 3.18 Nm
Nominal Hız: 3000 rpm
SM08-DBM16S17-100B0
Güç: 1 kW
Nominal Tork: 3.18 Nm
Nominal Hız: 3000 rpm
SM08-DBM16S17-100B1
Güç: 1 kW
Nominal Tork: 3.18 Nm
Nominal Hız: 3000 rpm
Elektriksel
6| Nominal Güç | 750 W |
|---|---|
| Besleme Gerilimi | 220 VAC |
| Nominal / Sürekli Akım | 5 A |
| Pik Akım | 15 A |
| DC Bara Gerilimi | 310 V |
| Fren Besleme Gerilimi | 24 ±10% V DC |
Performans
4| Nominal Tork | 2.39 Nm |
|---|---|
| Nominal Hız | 3000 rpm |
| Maksimum Tork | 6.26 Nm |
| Maksimum Hız | 5000 rpm |
Enkoder
2| Enkoder | 17 bit BiSS tek tur (mutlak) |
|---|---|
| Enkoder Tipi | BiSS-C Mutlak Enkoder, Single-Turn 17 bit |
Mekanik
2| Flanş / Gövde | 080 mm |
|---|---|
| Flanş / Gövde Ölçüsü | 80 mm |
Koruma
2| Koruma Sınıfı | IP65 |
|---|---|
| İzolasyon Sınıfı | H Sınıfı |
Fonksiyonlar
2| Elektromanyetik Fren | Hayır |
|---|---|
| Öne Çıkan Fonksiyonlar | BiSS |
Sertifikasyon
2| CE | Evet |
|---|---|
| RoHS | Evet |
Özellikler:
BiSS
Veriler SMB TECHNICS ürün kataloğu, kullanım kılavuzları ve doğrulanmış ürün kayıtlarından alınmıştır. Bağlayıcı değerler için lütfen teklif aşamasında teyit alınız.
Sipariş ve mühendislik desteği
Teklif İste
SM08-DBS17-075B0
Varyant, uyumluluk ve teslimat ayrıntılarını uygulamanızla birlikte doğrulayın.
